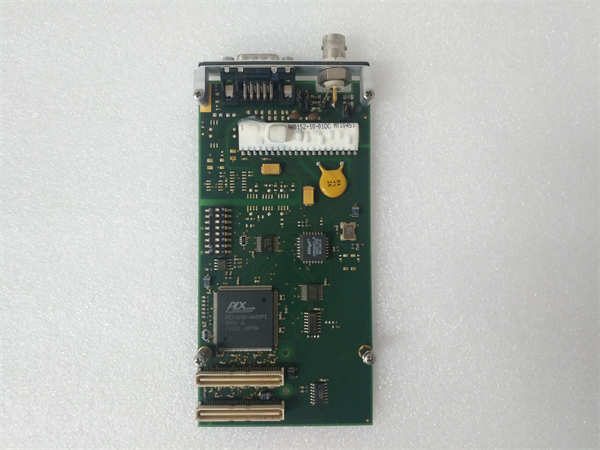

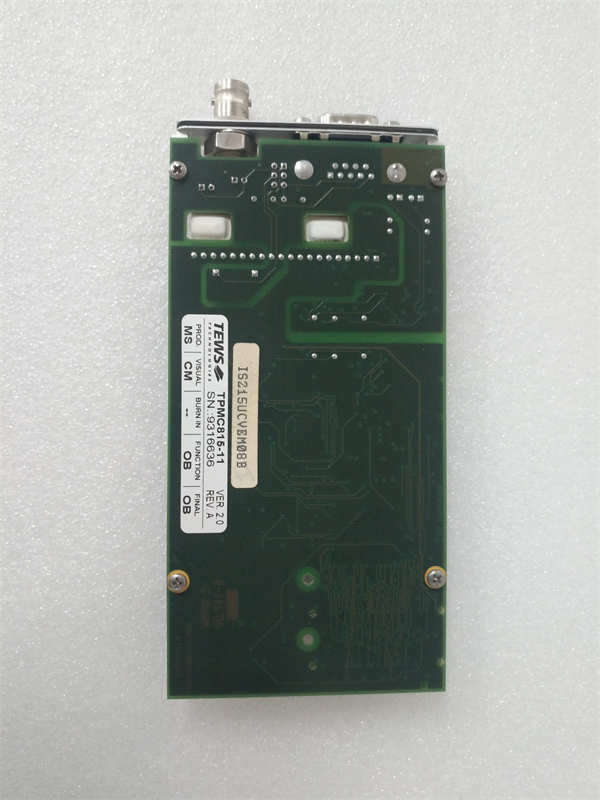

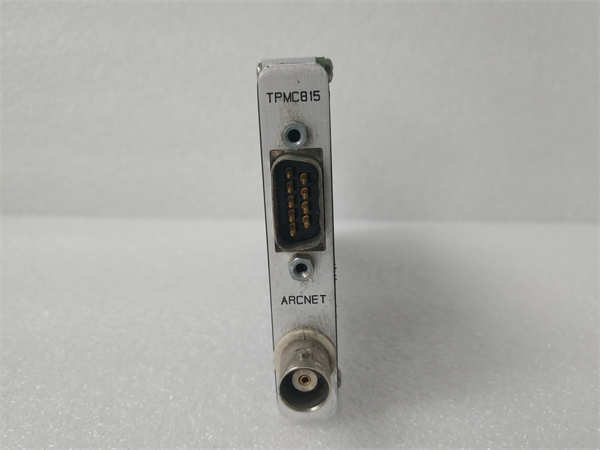

TEWS TPMC815-11 ARCNET接口模块是一款标准单宽度32位PMC模块，为工业和嵌入式系统提供可靠高效的ARCNET网络连接。TPMC815-11采用COM20020控制器，提供完整的ARCNET接口，支持多种网络拓扑结构（星型、树型、总线型）。该模块专为工业/工厂自动化和汽车应用而设计，其坚固的设计和广泛的工作温度范围使其适用于严苛的应用环境。TPMC815-11提供传统的隔离混合接口，确保长距离通信的可靠性。作为工业控制系统中的关键组件，TEWS TPMC815-11确保了设备之间的无缝集成和稳定通信，从而提升了整个系统的智能化水平和运行效率。

TPMC815-11模块具有灵活的介质接口和改进的诊断功能。其紧凑的外形设计方便了在控制柜等空间受限的环境中进行安装。TEWS TPMC815-11模块在数据采集、控制系统和监控应用中发挥着关键作用，这些应用需要可靠且高效的ARCNET通信。

技术规格

产品型号：TPMC815-11

制造商：TEWS Technologies

模块类型：ARCNET接口模块

接口类型：传统隔离混合接口

ARCNET控制器：COM20020

数据传输速率：2.5 Mbps

总线接口：PCI 2.1

模块尺寸：149 mm x 74 mm（单宽度PMC模块）

安装方式：PMC模块

支持的操作系统：VxWorks,Windows XP/XPE/2000,Linux,LynxOS,Integrity,QNX

主要特点和优势

可靠的ARCNET连接：TEWS TPMC815-11模块提供可靠的ARCNET接口，确保工业设备之间稳定高效的通信，适用于各种工业自动化应用。

灵活的介质接口：该模块支持灵活的介质接口，方便用户根据实际应用选择合适的网络连接方式。

工业级设计：TPMC815-11采用工业级设计，具有较强的抗干扰能力和宽温工作范围，能够在恶劣的工业环境下稳定可靠地运行。

改进的诊断功能：该模块具有改进的诊断功能，方便用户进行故障排除和维护，缩短了系统调试和维护的时间。

广泛的应用领域：TEWS TPMC815-11适用于工业/工厂自动化和汽车应用，例如控制系统、数据采集和监控等。

应用领域

TEWS TPMC815-11 ARCNET接口模块广泛应用于需要可靠ARCNET通信的工业和嵌入式系统中，包括：

工业自动化

工厂自动化

汽车应用

控制系统

数据采集

监控系统

相关产品

TPMC815-21:提供隔离RS485差分驱动器接口，数据传输速率可达5.0 Mbps。

TPMC815-11R:符合RoHS标准的TPMC815-11版本。

TPMC815-21R:符合RoHS标准的TPMC815-21版本。

安装与维护

安装前准备：在安装TEWS TPMC815-11模块之前，请务必仔细阅读其产品手册，了解其具体的电气和机械安装要求。确保安装环境符合模块的工作温度和湿度要求。检查电源电压是否与TPMC815-11的供电要求相符。准备好所需的ARCNET网络线缆和连接器。将TPMC815-11插入PMC插槽并固定。

维护建议：为确保TEWS TPMC815-11模块的长期稳定运行，建议定期进行维护。定期检查模块的连接线缆是否松动或损坏。保持模块表面的清洁，避免灰尘积聚影响散热和电气连接。定期检查模块的运行状态指示灯是否正常。遵循产品手册中的维护指南进行操作。建议由专业人员进行模块的故障排除和维修。
