9907-164 WOODWARD 数字微处理器的控制器

WOODWARD 9907-164数字微处理器的控制器，更准确地说是WOODWARD 505数字式调速器，是一款高性能、基于微处理器的控制单元，专门设计用于控制工业蒸汽轮机、汽轮发电机和涡轮膨胀机组。作为WOODWARD公司在工业控制领域的重要产品，WOODWARD 9907-164能够精确地控制蒸汽轮机的转速和功率输出，适用于单级或多级（分段）执行机构的控制。WOODWARD 9907-164数字微处理器的控制器集成了先进的控制算法、全面的保护功能以及易于操作的人机界面，通过其强大的处理能力和灵活的配置选项，能够满足各种工业应用对蒸汽轮机控制的严格要求，确保机组的安全、稳定和高效运行。该控制器在各种工业领域，如发电、石油化工和机械驱动等，都展现出卓越的性能和可靠性。

9907-164 WOODWARD

技术规格

产品型号：9907-164

制造商：WOODWARD

产品类型：数字式调速器/涡轮控制器

应用范围：蒸汽轮机、汽轮发电机、涡轮膨胀机

输入电压：+24 Vdc 1 A

模拟量输入：6路可编程电流输入(4-20 mA)

数字量输入：16路触点输入(4路专用，12路可编程)

通信接口：RS-232/RS-422，支持Modbus协议

操作面板：30键多功能键盘，2行x24字符显示

工作温度：-20°C至+60°C(-4°F至+140°F)

存储温度：-40°C至+85°C(-40°F至+185°F)

湿度范围：20至55°C时95%RH(持续48小时)

防护等级：IEC 60529,IP56

重量：4.13 kg(9.11 lbs)

主要特点和优势

精确的转速和负荷控制：WOODWARD 9907-164数字微处理器的控制器采用先进的PID控制算法，能够实现对蒸汽轮机转速和负荷的高精度控制，确保机组在各种运行工况下都能稳定运行，并满足工艺过程的要求。

灵活的I/O配置：该控制器配备了丰富的输入输出接口，包括可编程的模拟量输入和数字量输入，能够灵活地连接各种现场传感器和执行机构，满足不同应用的控制需求。WOODWARD 9907-164的可编程性允许用户根据具体的工艺要求进行自定义配置。

全面的保护功能：9907-164内置了完善的保护功能，包括超速保护、阀门限位、自动启动程序和首次跳闸指示等，能够有效地保护蒸汽轮机组的安全运行，防止因操作失误或设备故障造成的损坏。

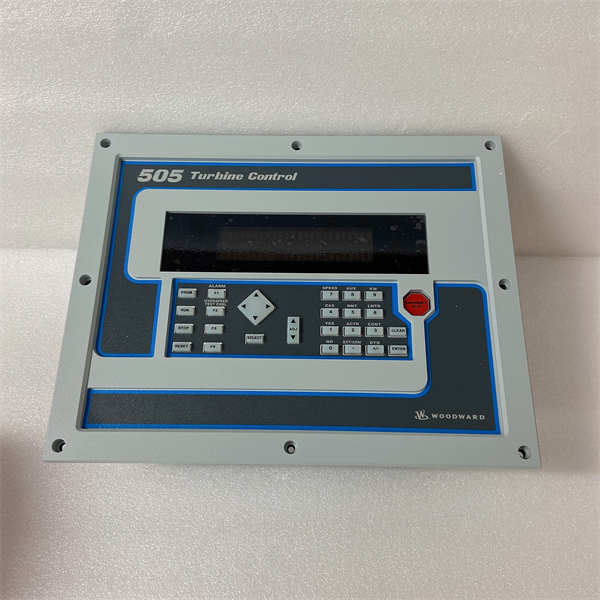

易于操作的人机界面：控制器配备了直观的操作面板，包含一个30键的多功能键盘和两行24字符的显示屏，用户可以通过菜单驱动的软件轻松地进行现场配置、参数调整和运行状态监控。

强大的通信能力：WOODWARD 9907-164支持标准的RS-232/RS-422串行通信接口，并兼容Modbus通信协议，方便与上位机监控系统或其他自动化设备进行数据交换和集成，实现更高级别的系统控制和管理。

现场可配置性：9907-164的控制参数和功能可以通过操作面板在现场进行配置和调整，无需额外的编程工具，大大简化了安装、调试和维护工作。

9907-164 WOODWARD

应用领域

WOODWARD 9907-164数字微处理器的控制器广泛应用于各种需要精确控制蒸汽轮机的工业领域，例如：

发电行业：用于控制汽轮发电机组的转速和功率输出，确保电网的稳定运行。

石油化工行业：应用于驱动压缩机、泵等关键设备的蒸汽轮机，实现对工艺过程参数的精确控制。

机械驱动领域：用于控制各种工业透平机械，如风机、水泵等，提高生产效率和运行可靠性。

余热回收和能量转换系统：在这些系统中控制蒸汽轮机，实现能量的高效利用。

安装与维护

安装前准备：在安装WOODWARD 9907-164数字微处理器的控制器之前，请务必仔细阅读相关的安装手册和技术规范。确保安装环境符合控制器的技术要求，包括温度、湿度和电源条件。检查控制柜的安装空间和通风条件是否满足要求。确认电源接线符合电气安全标准，并为9907-164提供稳定的+24 Vdc电源。仔细核对现场传感器和执行机构的信号类型和接口是否与控制器的I/O接口相匹配。建议使用屏蔽电缆连接模拟量和数字量信号，并进行可靠的接地，以减少电磁干扰。

维护建议：为了确保WOODWARD 9907-164数字微处理器的控制器的长期稳定运行，建议定期进行维护检查。定期检查控制器的接线端子是否松动或腐蚀，确保信号和电源连接的可靠性。观察控制器面板上的指示灯状态，以便及时发现潜在的故障或报警信息。定期清理控制器表面的灰尘和污垢，保持良好的散热性能。建议按照WOODWARD的维护手册进行定期的功能测试和参数校准，以确保控制系统的精度和可靠性。对于任何怀疑的控制器故障，应及时联系专业的维修人员进行检修或更换。在进行任何维护操作之前，务必断开控制器的电源，并遵守相关的安全规程。
