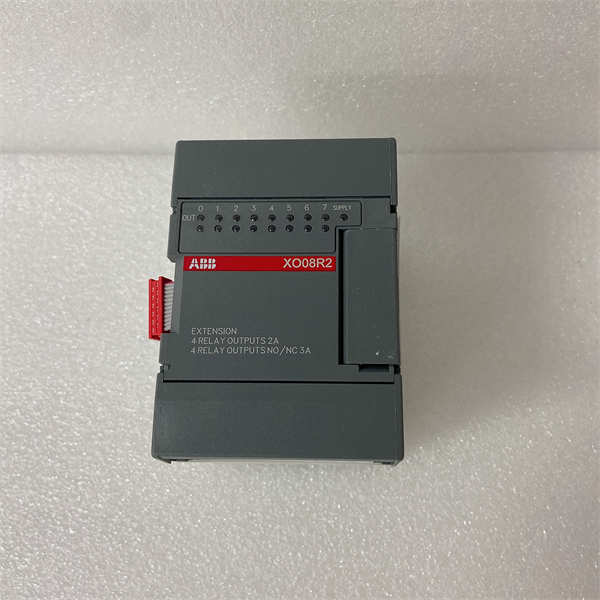

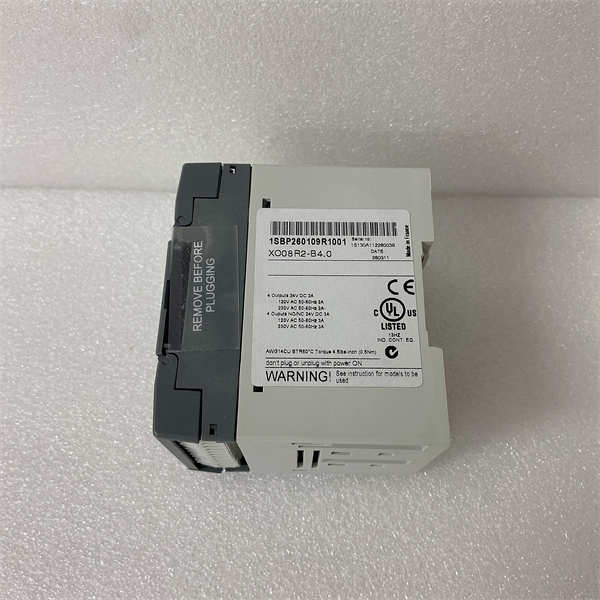

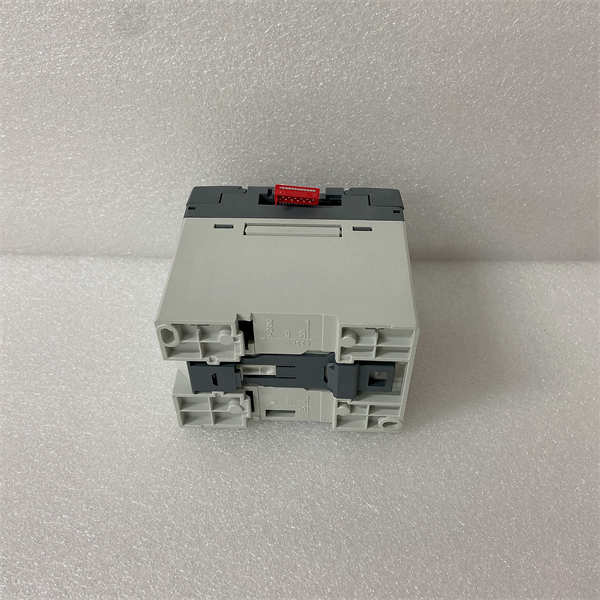

ABB XO08R2 1SBP260109R1001继电器输出扩展模块是ABB自动化产品系列中的一款重要的数字量输出扩展模块。作为ABB I/O系统的一部分，XO08R2旨在扩展ABB控制系统的数字量输出能力，提供额外的继电器输出通道，用于驱动各种现场执行机构，例如电磁阀、接触器、指示灯等。ABB XO08R2继电器输出扩展模块具有可靠的继电器输出特性，能够提供电气隔离，并适用于交流和直流负载的控制。其紧凑的设计和简单的安装方式使其能够方便地集成到各种ABB控制系统中，满足工业自动化领域对灵活、可靠输出扩展的需求。通过使用XO08R2，用户可以经济高效地增加控制系统的输出点数，从而实现对更多现场设备的控制。

技术规格

产品型号:XO08R2 1SBP260109R1001

制造商:ABB

产品类型:继电器输出扩展模块

输出通道数:8路

输出类型:继电器(常开/常闭可配置)

额定电压:24-230 V AC/DC

最大输出电流:2 A/通道

隔离电压:2500 V AC(通道与系统之间)

响应时间:动作<10 ms，释放<10 ms

工作温度:-25°C至+60°C

存储温度:-40°C至+70°C

相对湿度:5%至95%(无冷凝)

安装方式:DIN导轨安装

主要特点和优势

可靠的继电器输出：ABB XO08R2继电器输出扩展模块提供可靠的电机械继电器输出，适用于各种工业应用中对开关动作有明确要求的场合。继电器输出具有良好的过载能力和较长的电气寿命。

电气隔离：每个输出通道都与系统侧实现了电气隔离，有效保护控制系统免受现场侧电气干扰和故障的影响，提高了系统的安全性和可靠性。

灵活的负载兼容性：XO08R2的继电器输出能够驱动各种交流和直流负载，电压范围广泛，从低压到高压均可适用，具有良好的兼容性。

常开/常闭可配置：每个继电器输出通道通常支持常开(NO)和常闭(NC)触点，用户可以根据具体的应用需求进行灵活配置，方便电路设计。

易于安装和维护：该模块采用标准的DIN导轨安装方式，方便快捷地集成到控制柜中。清晰的接线端子标识和ABB完善的文档支持，使得安装和维护工作更加简单高效。

紧凑的设计：ABB XO08R2采用紧凑的模块化设计，节省了控制柜内的安装空间，有助于构建更小巧、更经济的控制系统。

应用领域

ABB XO08R2 1SBP260109R1001继电器输出扩展模块广泛应用于各种工业自动化领域，用于扩展控制系统的数字量输出能力，例如：

过程自动化：用于驱动各种电磁阀、气动阀、液压阀等执行机构，控制工艺流程的启停和切换。

工厂自动化：用于控制电机接触器、指示灯、报警器等，实现设备的启停、状态指示和故障报警。

楼宇自动化：用于控制照明、暖通空调(HVAC)系统中的风阀、水阀等。

包装机械：用于控制各种气缸、电磁阀等，实现包装动作的控制。

物料搬运系统：用于控制输送带、分拣机构等设备的启停。

相关产品

XO08T:ABB晶体管输出扩展模块，适用于高频开关应用。

XI08:ABB数字量输入扩展模块，用于采集现场数字量信号。

AO04:ABB模拟量输出模块，用于输出模拟量控制信号。

AI08:ABB模拟量输入模块，用于采集现场模拟量信号。

PM5xx系列:ABB的各种PLC CPU模块，用于构建控制系统。

AC500系列:ABB的各种PLC CPU模块和I/O模块，XO08R2通常是AC500系列的一部分。

S500 I/O系列:XO08R2可能属于ABB的S500 I/O系列，该系列提供多种I/O模块选择。

CPUs和通信模块:ABB提供的各种PLC CPU和通信模块，用于构建完整的自动化系统。

安装与维护

安装前准备：在安装ABB XO08R2 1SBP260109R1001继电器输出扩展模块之前，请务必仔细阅读相关的ABB系统安装手册和模块的技术文档。确保安装环境符合模块的技术规格要求，包括温度、湿度和电源条件。检查DIN导轨是否安装牢固。在安装XO08R2模块之前，请确保控制系统的电源已断开。仔细核对现场执行机构的电压和电流规格是否符合XO08R2的输出能力。按照接线图正确连接现场设备的控制线到模块的接线端子，确保接线牢固可靠，避免短路或开路。

维护建议：为了确保ABB XO08R2继电器输出扩展模块的长期稳定运行，建议定期进行维护检查。定期检查模块在DIN导轨上的安装是否稳固，接线端子是否松动或腐蚀。观察模块上的指示灯状态，以便及时发现潜在的故障。定期清理模块表面的灰尘和污垢，保持良好的散热性能。由于继电器属于机械触点，具有一定的机械寿命，建议根据实际的使用频率和负载情况，定期评估继电器的状态，并在必要时进行更换。在进行任何维护操作之前，务必断开控制系统的电源。
