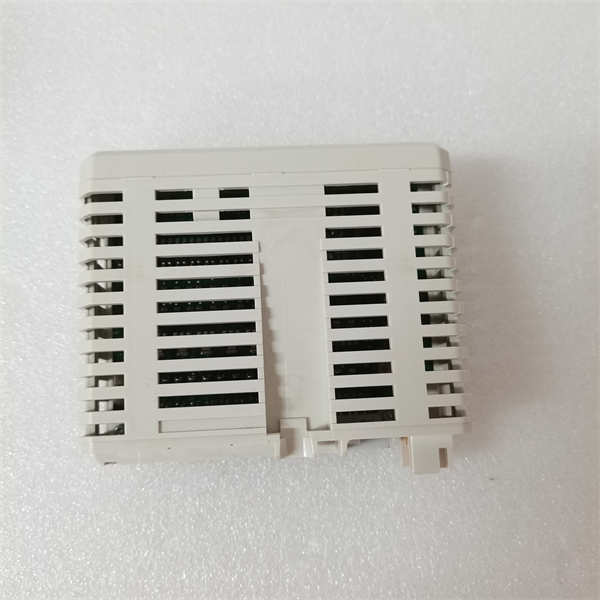

DO810 3BSE008510R1 ABB 数字输出模块

ABB DO810 3BSE008510R1数字输出模块是一款高性能的数字量输出模块，属于ABB S800 I/O系列，是ABB分布式控制系统(DCS)和可编程逻辑控制器(PLC)系统中用于控制现场执行机构的关键组件。ABB DO810 3BSE008510R1数字输出模块具有16个独立的输出通道，这些通道被分为两个隔离的8通道组，每个组都带有过程电压监控功能。ABB DO810 3BSE008510R1旨在提供可靠、安全的数字量输出，用于驱动各种现场设备，如继电器、电磁阀、接触器等。该模块集成了短路保护、过压保护和过温保护功能，显著提高了系统的安全性和可靠性。作为ABB S800 I/O系统的重要组成部分，ABB DO810 3BSE008510R1能够与ABB的控制系统无缝集成，为工业自动化应用提供高效、稳定的控制解决方案。

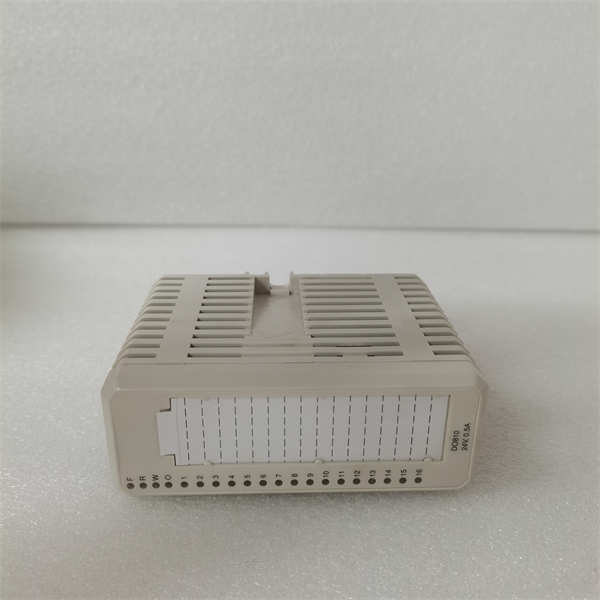

DO810 3BSE008510R1 ABB

技术规格

产品型号：DO810 3BSE008510R1

制造商：ABB

产品类型：数字输出模块(Digital Output Module)

输出通道数：16通道(分为2个隔离的8通道组)

输出电压范围：10至30 V DC(额定24 V DC)

输出电流：每个通道最大0.5 A

信号类型：电流源型(Current Sourcing)，带电流限制

隔离电压：通道组之间及通道组与地之间隔离

保护功能：短路保护(对地和对30 V)、过压保护、过温保护

工作温度：0°C至+55°C(水平安装)，+5°C至+55°C(垂直安装)

存储温度：-40°C至+70°C

安装方式：DIN导轨安装

尺寸(宽x深x高)：45 mm x 102 mm(111 mm含连接器)x 119 mm

重量：0.18 kg

主要特点和优势

16个高密度输出通道：ABB DO810 3BSE008510R1数字输出模块在紧凑的模块中提供了16个数字量输出通道，有助于减少系统所需的硬件数量和空间，降低了总体成本。

分组隔离与过程电压监控：模块的输出通道分为两个独立的8通道组，并带有过程电压监控功能。如果过程电压消失，会发出通道错误信号，提高了系统的诊断能力和可靠性。

全面的输出保护功能：每个输出通道都集成了短路保护（对地和对高达30 V的电压）、过压保护和过温保护功能，有效地防止了因外部故障或过载对模块造成的损坏，提高了系统的安全性。

输出状态指示LED：每个输出通道都配有LED指示灯，清晰显示输出的开关状态，方便用户进行现场监控和故障排除。模块本身也带有运行、故障、警告和OSP(Output Set as Predetermined)指示灯，提供全面的模块状态信息。

OSP功能：ABB DO810 3BSE008510R1支持OSP功能，在发生错误时，可以将输出设置为预先定义的状态，从而确保系统的安全运行。

与S800 I/O系统的无缝集成：作为ABB S800 I/O系列的一员，ABB DO810 3BSE008510R1可以轻松地与ABB的各种控制系统集成，简化了系统设计和配置过程。

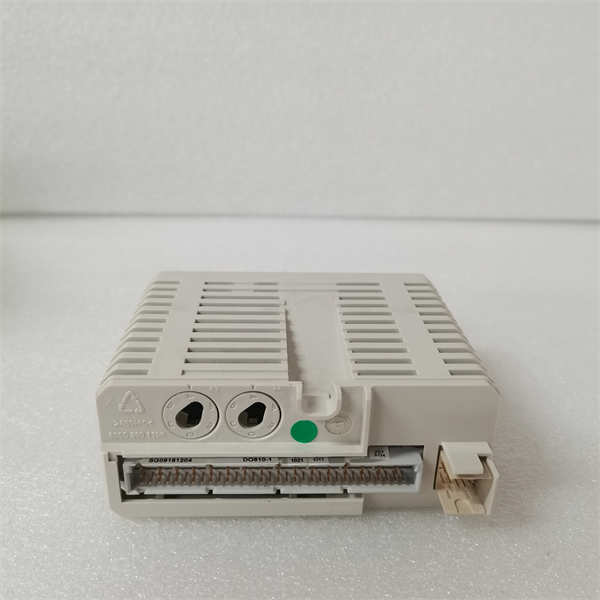

DO810 3BSE008510R1 ABB

应用领域

ABB DO810 3BSE008510R1数字输出模块广泛应用于各种工业自动化领域，用于控制现场的执行机构：

工厂自动化：用于控制生产线上的电磁阀、气缸、指示灯、报警器等，实现设备的启停和状态指示。

过程自动化：在化工、石油、天然气、电力等行业，用于控制阀门、泵、电机等，实现工艺流程的自动化控制。

机械制造：在机床、包装机械、印刷机械等设备中，用于控制各种执行元件，实现设备的自动化动作。

楼宇自动化：在HVAC系统、照明控制、门禁系统等应用中，用于控制继电器、接触器等，实现设备的自动化管理。

水处理行业：用于控制水泵、阀门、搅拌器等，实现水处理过程的自动化运行。

能源行业：在变电站、配电网等应用中，用于控制断路器、隔离开关等，实现电力设备的远程控制。

相关产品

ABB DI810:ABB S800 I/O系列数字量输入模块，用于采集现场的开关量信号。

ABB AI810:ABB S800 I/O系列模拟量输入模块，用于采集现场的模拟量信号。

ABB AO810:ABB S800 I/O系列模拟量输出模块，用于输出模拟控制信号。

ABB TU810/TU812/TU814/TU830:ABB S800 I/O系列的模块端子单元(MTU)，用于ABB DO810 3BSE008510R1的现场接线。

ABB PM5xx/AC500系列PLC:ABB的可编程逻辑控制器CPU模块，可与S800 I/O系统包括ABB DO810 3BSE008510R1配合使用。

安装前准备：在安装ABB DO810 3BSE008510R1数字输出模块之前，请务必参考相关的产品手册，了解详细的接线图、电源要求和安装注意事项。确保所选用的模块端子单元(MTU)与DO810兼容。检查控制柜或安装导轨是否具备足够的空间和良好的通风条件。确认现场执行机构的电压和电流要求与DO810的输出规格相符。在进行任何电气连接之前，请务必断开控制系统的电源，确保安全。建议使用符合规范的电缆和端子，并按照正确的接线图进行连接，确保每个输出通道的连接可靠。

维护建议：为了确保ABB DO810 3BSE008510R1数字输出模块的长期稳定运行，建议定期进行维护检查。定期检查模块与端子单元之间的连接是否松动或腐蚀。保持模块表面的清洁，避免灰尘积聚影响散热。定期检查控制柜内的温度和湿度是否在允许的工作范围内。注意观察模块上的LED指示灯状态，如有异常应及时排查。建议由具备专业知识的人员进行维护和故障排除，避免自行操作导致模块损坏或系统故障。
