PCD232A 3BHE022293R0101 ABB 通信接口模块

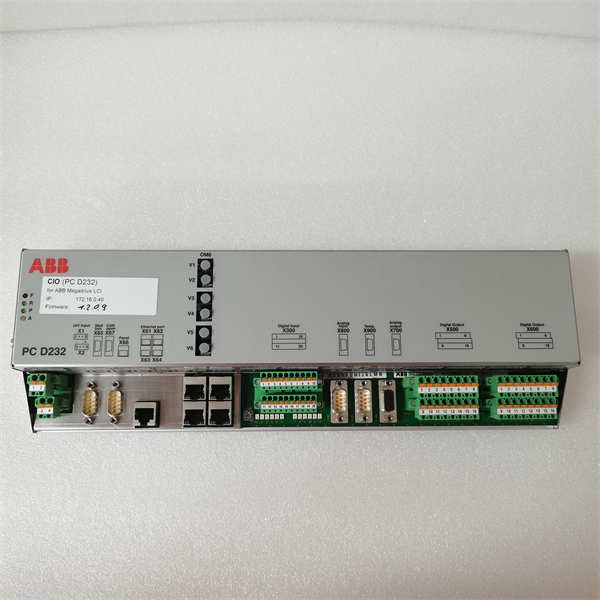

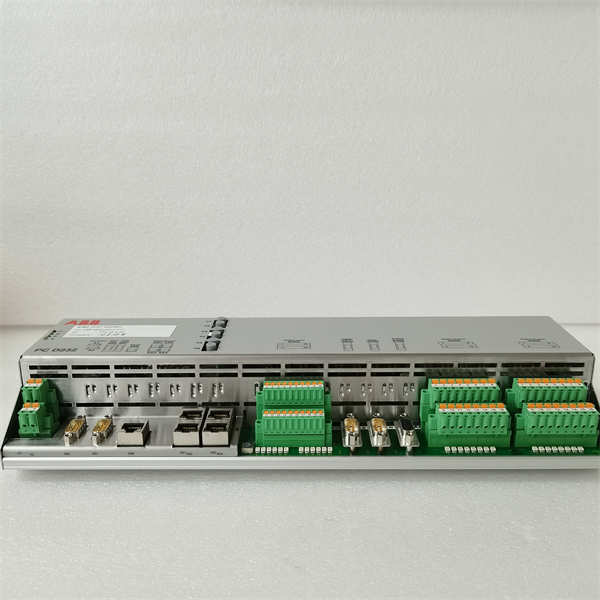

ABB PCD232A 3BHE022293R0101是ABB AC800PEC(Programmable Electronic Controller)系统中的一款高性能通信接口模块，也被标识为PEC80-CIO。作为AC800PEC控制平台的核心组成部分，ABB PCD232A 3BHE022293R0101旨在提供可靠、高效的串行通信接口，用于连接各种外部设备和系统，例如智能仪表、Modbus设备、打印机、操作员面板等。ABB PCD232A 3BHE022293R0101模块通常支持多种串行通信协议，如RS-232和RS-485，从而实现了与不同类型设备的灵活数据交换。凭借其强大的通信能力和工业级的可靠性，ABB PCD232A 3BHE022293R0101在各种工业自动化应用中扮演着至关重要的角色，增强了AC800PEC系统的连接性和集成能力。

PCD232A 3BHE022293R0101 ABB

技术规格

产品型号：PCD232A 3BHE022293R0101

制造商：ABB

产品类型：通信接口模块(Communication Interface Module)

所属系列：ABB AC800PEC系统(PEC80-CIO)

通信接口：2 x RS-232/RS-485(可配置)

数据传输速率：最高可达115.2 kbit/s(取决于协议和配置)

电气隔离：支持部分通道的电气隔离

连接器类型：D-sub 9针(每个通道)

功耗：低功耗设计

安装方式：模块化安装，适配AC800PEC系统

主要特点和优势

双通道灵活串行通信：ABB PCD232A 3BHE022293R0101提供了两个独立的串行通信通道，每个通道都可以配置为RS-232或RS-485接口，从而实现了与多种不同类型串行设备的连接。

多协议支持：该模块通常支持多种常用的串行通信协议，例如Modbus RTU、ASCII等，方便与各种符合标准的工业设备进行数据交换。

可靠的数据传输：ABB PCD232A 3BHE022293R0101采用工业级设计，保证了在恶劣工业环境下数据传输的稳定性和可靠性，降低了通信故障的风险。

电气隔离保护：部分通信通道可能支持电气隔离，有效防止了不同设备之间的电气干扰，提高了系统的整体抗干扰能力和安全性。

易于配置和集成：作为ABB AC800PEC系统的一部分，ABB PCD232A 3BHE022293R0101可以通过ABB的工程组态软件进行方便的配置和集成，简化了系统设计和调试过程。

PCD232A 3BHE022293R0101 ABB

应用领域

ABB PCD232A 3BHE022293R0101通信接口模块广泛应用于需要与串行设备进行数据通信的工业自动化领域，尤其适用于ABB AC800PEC系统：

连接智能仪表：用于读取和写入智能电表、水表、气表等的数据，实现能源管理和计量。

Modbus网络集成：作为Modbus主站或从站，与各种支持Modbus协议的设备（如变频器、传感器、执行器）进行数据交换。

打印机接口：用于连接工业打印机，实现报表、标签等信息的打印输出。

操作员面板通信：与人机界面(HMI)或操作员面板进行串行通信，实现操作人员对控制系统的监控和操作。

第三方设备集成：用于连接各种支持标准串行通信协议的第三方设备或系统，扩展AC800PEC系统的功能。

相关产品

ABB AC800PEC控制器:与ABB PCD232A 3BHE022293R0101配套使用的高性能可编程电子控制器。

ABB CM579-ETH:ABB AC800PEC系列以太网通信模块，用于实现网络通信功能。

ABB CI590-CS31:ABB AC800PEC系列PROFIBUS DP通信接口模块，用于连接PROFIBUS网络设备。

ABB Control Builder M:用于配置和编程AC800PEC系统的工程组态软件，包括对PCD232A模块的配置。

ABB Automation Builder:更全面的工程组态软件，支持ABB的多种自动化产品线，包括AC800PEC和其通信模块。

安装前准备：在安装ABB PCD232A 3BHE022293R0101模块之前，请务必查阅ABB AC800PEC系统的相关安装手册和技术文档，了解模块的正确安装方式、电源要求以及与其他系统组件的连接方式。仔细检查模块的接口定义和引脚排列，确保与需要连接的串行设备的接口相匹配。根据需要连接的设备类型和通信协议，正确配置模块的跳线或软件参数（如波特率、数据位、校验位、停止位等）。在进行任何电气连接之前，请务必断开系统的电源，并遵循相关的安全规程。

维护建议：为了确保ABB PCD232A 3BHE022293R0101模块的长期稳定运行，建议定期检查模块的连接线缆是否松动或损坏，确保通信连接的可靠性。保持模块表面的清洁，避免灰尘和污物的积聚，影响模块的散热。定期检查控制柜内的环境条件，确保温度和湿度在允许的范围内。如果发现串行通信出现故障，应首先检查连接线缆和模块的配置参数是否正确。建议由经过专业培训的人员进行模块的维护和故障排除。
