140CRA31200 SCHNEIDER Quantum RIO 站 E/IP 1通道

Description

140CRA31200 SCHNEIDER Quantum RIO站E/IP 1通道的相关信息：

产品说明

140CRA31200是施耐德电气Modicon Quantum系列中的以太网RIO子站适配器，用于实现Quantum远程I/O子站与Ethernet IP网络的连接，可处理来自远程I/O模块的数据，将其转换为符合Ethernet IP协议的格式进行传输，也可将接收到的控制指令发送到相应的I/O模块。

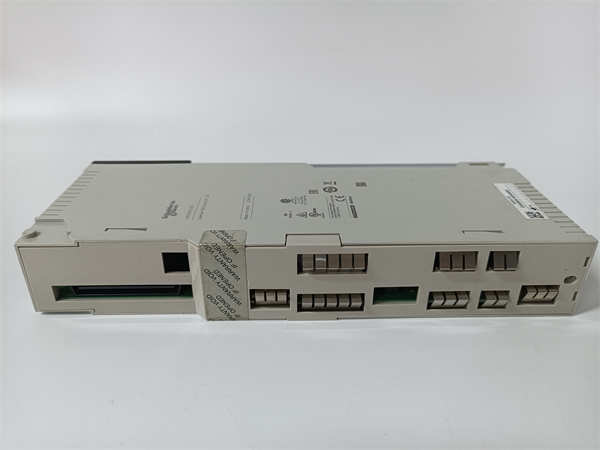

140CRA31200 SCHNEIDER

产品参数

型号：140CRA31200

端口数量：3个端口。

通讯协议：Ethernet IP/Modbus TCP。

通讯服务：输入数据被收集并发布到远程I/O头适配器，输出模块使用从远程I/O头适配器接收的数据进行更新。

拓扑结构：菊花链回路。

本地信令：1个绿色LED用于RUN；1个绿色/红色LED用于模块状态；1个绿色/红色LED用于网络通信状态；1个红色LED用于I/O。

工作温度：0℃-60℃。

存储温度：-40℃-85℃。

抗振动：3.5毫米恒定振幅（f=0.5-8.4Hz）；1gn恒定加速度（f=8.4-150Hz）。

工作海拔：2000米。

相对湿度：93%。

产品规格

尺寸：167mm×50mm。

重量：0.554kg。

IP防护等级：IP20。

过电压类别：Class I。

系列

Modicon Quantum系列。

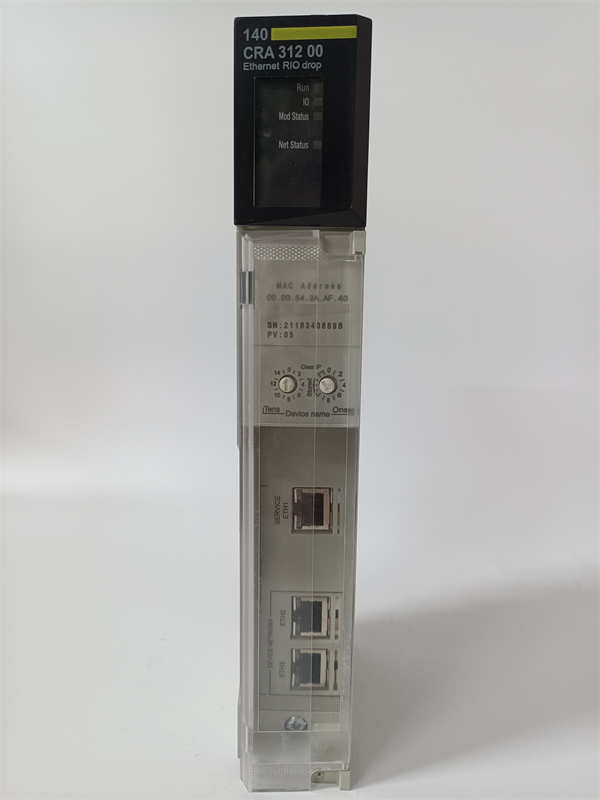

140CRA31200 SCHNEIDER

特征

多协议支持：支持Ethernet IP和Modbus TCP协议，可与多种设备和系统进行通信。

多种连接方式：可通过服务端口或设备网络实现以太网IP/Modbus TCP连接。

本地信号指示：通过不同颜色和状态的LED灯，可直观地了解模块的运行、状态、网络通信和I/O情况。

旋转开关配置：可使用模块正面的旋转开关设置以太网远程I/O子站在网络上的位置，有效值为00-159。

兼容性强：与140CRP31200兼容。

产品认证齐全：具有UL 508、CE、C-Tick等认证，符合EN 55011、IEC 61000-4-16、CSA C22.2 No 142等标准。

作用

网络连接：作为以太网RIO子站适配器，为Quantum远程I/O子站提供Ethernet IP网络连接，使I/O子站能够与上位机或其他网络设备进行数据通信。

数据转换与传输：实现I/O数据与Ethernet IP协议数据格式之间的转换，确保数据在不同设备和系统之间的准确传输。

状态监测与指示：通过本地的LED指示灯，为用户提供模块的工作状态、网络通信状态等信息，方便故障诊断和维护。

用途

主要用于Quantum远程I/O系统中，实现远程I/O设备与Ethernet IP网络的连接和数据交互，使远程I/O设备能够在工业自动化控制系统中实现远程监控和控制功能。

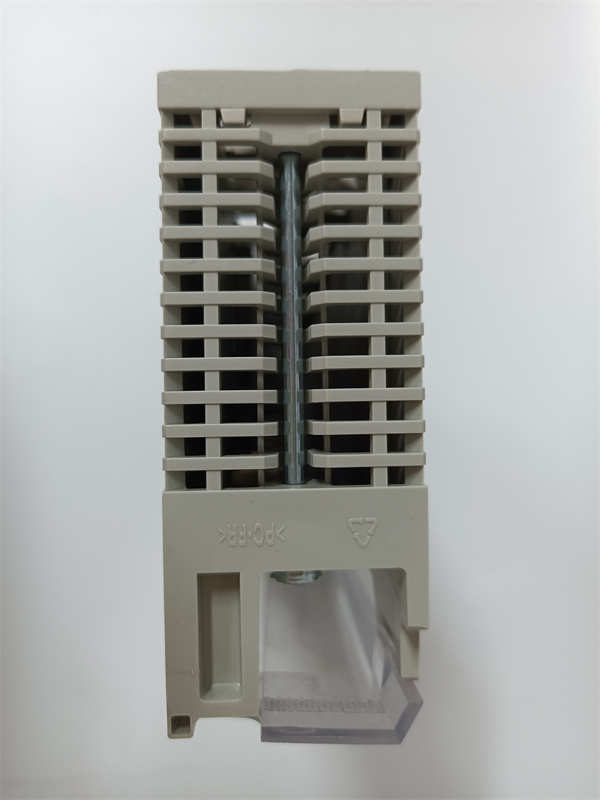

140CRA31200 SCHNEIDER

应用领域

工业自动化生产线：汽车制造、电子设备生产、食品饮料加工等行业的自动化生产线中，用于连接远程I/O设备，实现对生产过程的监控和控制。

电力系统：在变电站、发电厂等电力系统中，用于连接远程I/O模块，实现对电力设备的状态监测、控制和保护。

水处理系统：在自来水厂、污水处理厂等水处理系统中，用于连接远程I/O设备，实现对水处理过程的自动化控制和监测。

石油化工行业：在石油开采、化工生产等过程中，用于连接远程I/O设备，实现对生产过程的远程监控和自动化控制，保障生产安全和稳定。

交通运输领域：在轨道交通、机场等交通运输场所，用于连接远程I/O设备，实现对交通设施的监控和管理，如信号灯控制、门禁系统等。
