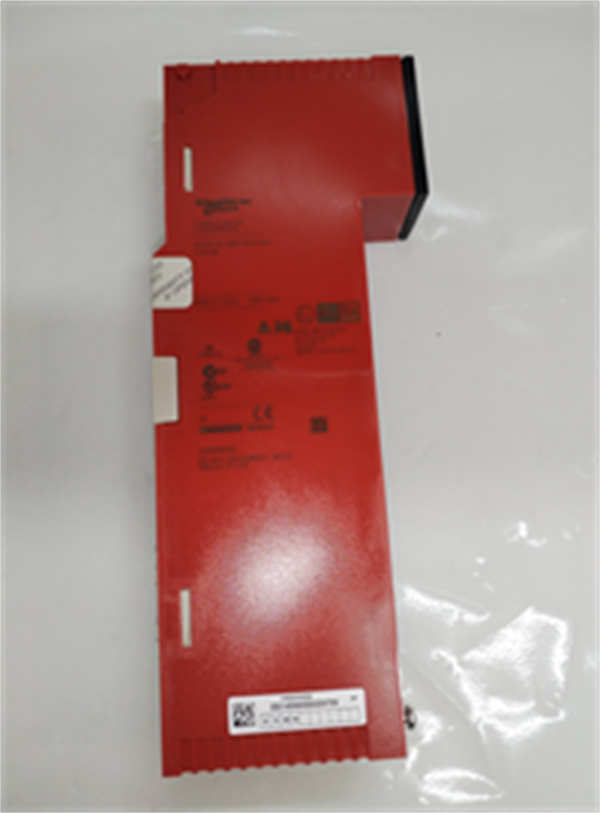

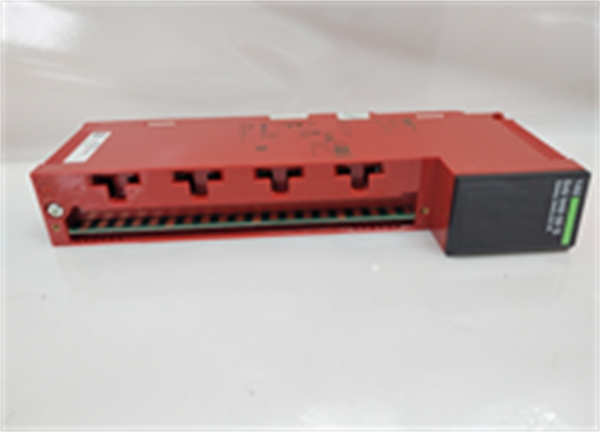

140SAI94000S SCHNEIDER 模拟安全输入模块

Description

施耐德电气140SAI94000S模拟安全输入模块详解

产品概述

施耐德电气140SAI94000S是一款用于Modicon Quantum系列PLC的模拟安全输入模块。它能够采集来自各种模拟传感器的信号，如温度传感器、压力传感器等，并将其转换为数字信号，为PLC提供安全可靠的输入。该模块广泛应用于要求高安全性的工业自动化领域，如石油化工、电力、冶金等。

140SAI94000S SCHNEIDER

主要特点

高安全性:符合IEC 61508功能安全标准，确保系统的高可靠性。

高精度:采用高精度A/D转换器，保证测量数据的准确性。

多通道:支持多个模拟输入通道，可同时采集多个信号。

灵活配置:可配置不同的输入范围和滤波功能，适应不同的应用场景。

模块化设计:易于安装和维护。

产品参数

过滤器类型：单极低通，15Hz时为3dB

模拟输入编号：8

模拟输入分辨率：16位

线性测量范围：0-25毫安

绝对输入：35毫安

输入阻抗：287欧姆

绝对精度误差：+/-0.3%、+/-0.35%满量程值

线性误差：+/-2μA值在0-60°C

共模抑制：-65分贝60赫兹、-70分贝50赫兹

通道和总线之间的隔离：1500伏交流电60秒

通道间隔离：500伏交流电60秒

更新时间：15毫秒

系列

系列:Modicon Quantum

特征:

安全输入

高精度

多通道

灵活配置

模块化设计

140SAI94000S SCHNEIDER

作用与用途

采集模拟信号:将模拟传感器（如温度传感器、压力传感器等）的信号转换为数字信号。

提供安全输入:为PLC提供安全可靠的输入，用于安全控制系统。

实现安全联锁:与其他安全模块配合，实现安全联锁功能。

应用领域

石油化工:过程控制、安全联锁

电力:发电、变电、配电

冶金:过程控制、安全保护

食品饮料:过程控制、质量监控

140SAI94000S SCHNEIDER

具体应用场景

温度测量:监测过程温度，防止过热或过冷。

压力测量:监测系统压力，防止超压或真空。

流量测量:监测流量，控制流速。

液位测量:监测液位，防止溢出或干涸。

总结

施耐德电气140SAI94000S模拟安全输入模块是一款可靠性高、精度高的安全模块，广泛应用于需要高安全性的工业自动化领域。它能够为PLC提供准确的模拟量输入，是构建安全控制系统的关键组件。
