PFTL101B 5.0KN 3BSE004191R1 ABB 水平型枕式张力计压头称重传感器

Description

PFTL101B 5.0KN 3BSE004191R1 ABB水平型枕式张力计压头称重传感器的详细信息整理，基于提供的搜索资源：

产品说明

PFTL101B 5.0KN 3BSE004191R1是ABB推出的一款水平型枕式张力计压头称重传感器，专为工业领域的高精度张力测量设计。它通过压磁效应工作，当带钢以一定包角通过测张辊时，传感器测量水平方向的张力分量，并结合包角计算出带钢的实际张力。该传感器采用不锈钢材质，结构坚固，具有抗振动、抗过载和耐恶劣环境的特点，适用于高速、重辊等复杂工况。

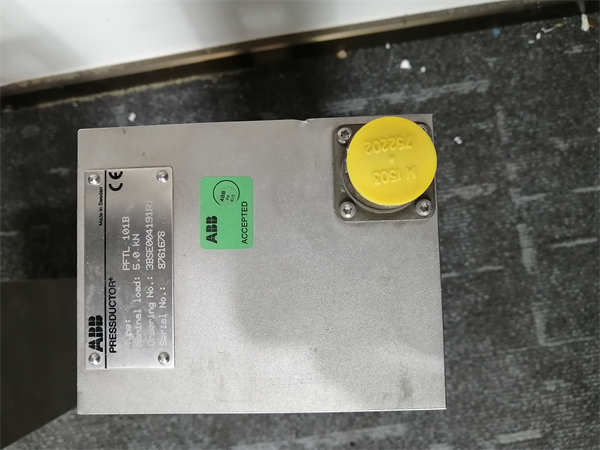

PFTL101B 5.0KN 3BSE004191R1 ABB

产品参数

型号：PFTL101B 5.0KN 3BSE004191R1

制造商：ABB

额定负载：5.0 kN（约1125磅力）。

允许横向负载：30.0 kN（约6750磅力）。

测量方向过载能力：25.0 kN（约5625磅力）。

位移：0.015 mm。

弹簧常数：325 kN/mm。

精度与防护：

精度等级：±0.5%。

防护等级：IP65，适合恶劣工业环境。

环境参数：

工作温度范围：-20℃至+80℃。

产品规格

设计规格：

基于压磁效应原理，通过磁场变化感应张力，无需物理运动，避免机械磨损，提升可靠性。

输出信号为模拟信号（如4-20mA或0-10V），便于与控制系统集成。

结构规格（摘要8）：

尺寸：25mm×25mm×100mm，重量：0.5kg，紧凑设计便于安装。

系列

PFTL101B属于ABB枕块式张力计水平测压元件系列，该系列包括多种型号（如PFTL101A、PFTL101BE等），覆盖不同测力范围和环境需求。

特征

性能优势：

高精度与稳定性：采用压磁技术，测量精度高，抗干扰能力强，长期运行稳定。

坚固耐用：不锈钢材质，抗振动、过载及温度变化，适合高速、重辊等严苛工况。

低阻抗信号输出：减少射频和电磁干扰，确保信号稳定。

设计特点：

模块化设计，易于集成到张力控制系统中，支持与ABB控制单元、隔离放大器等配套使用。

针对水平张力测量优化，通过带钢包角精确计算张力值，适用于带材生产过程中的张力监控。

作用与用途

作用：

实时测量带钢、纸张、纺织品等材料的张力，将机械力转换为电信号，为控制系统提供精确数据。

支持张力闭环控制，确保生产过程中张力稳定，避免材料断裂或松弛。

用途：

作为工业自动化系统的核心传感器，用于监测和控制材料张力，保障产品质量和生产效率。

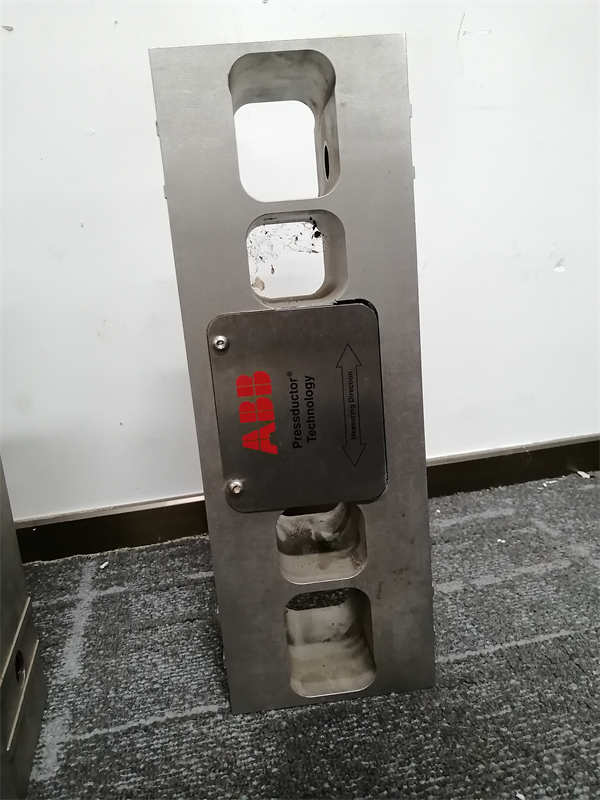

PFTL101B 5.0KN 3BSE004191R1 ABB

应用领域

造纸行业：用于造纸机、压延机、涂布机和复卷机的张力测量，确保纸张生产过程中的张力稳定。

冶金与金属加工：适用于酸洗、退火、镀锌生产线的带钢张力控制，提升产品质量。

纺织与印刷：监测纺织品、塑料薄膜等材料的张力，避免加工过程中变形或断裂。

其他领域：广泛应用于需要高精度张力控制的场景，如电缆制造、包装材料生产等。

总结

PFTL101B 5.0KN 3BSE004191R1 ABB水平型枕式张力计压头称重传感器凭借其高精度、高可靠性和耐恶劣环境的特点，成为工业张力测量的关键设备，尤其在造纸、冶金等对张力控制要求严苛的行业中发挥重要作用。
