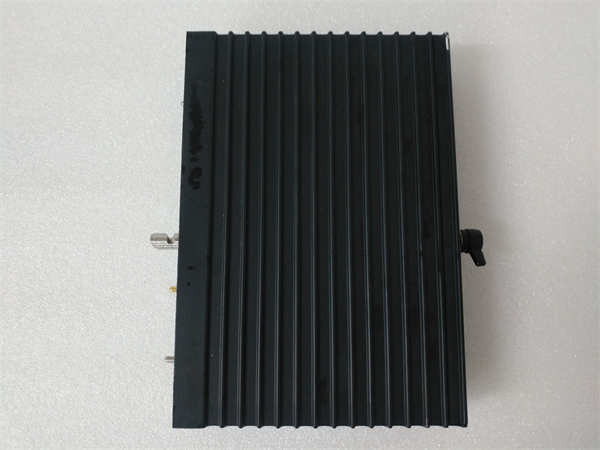

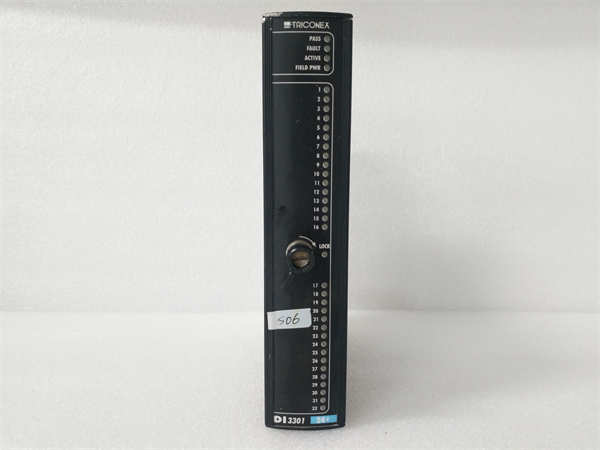

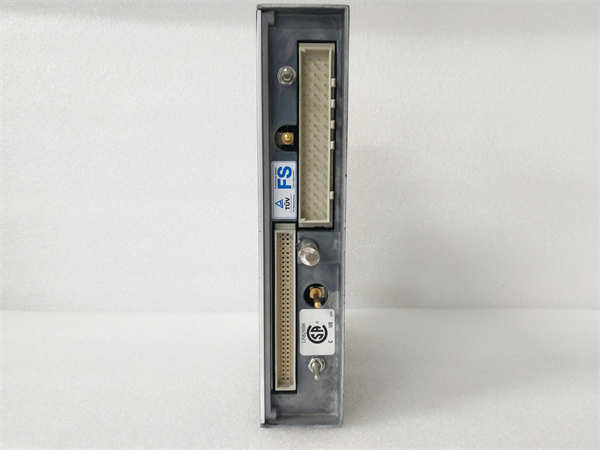

3301 TRICONEX 数字量输入模块

Description

TRICONEX 3301数字量输入模块，是TRICONEX Trident安全仪表系统（SIS）中至关重要的输入接口组件。TRICONEX 3301模块专为接收来自现场各种数字量传感器和开关信号而设计，例如限位开关、紧急停止按钮、阀门位置指示等，并将这些离散状态安全可靠地传输至Trident控制器的核心进行逻辑处理和安全决策。作为TRICONEX Trident系统标志性的三重化冗余（TMR）架构的关键组成部分，TRICONEX 3301模块内部通常包含三个完全独立的输入通道，每个通道独立处理现场数据，并通过系统内部的投票机制确保输入信号的准确性和可靠性。这种设计理念有效地消除了单点故障的风险，使得TRICONEX 3301能够在严苛的工业环境中提供卓越的可靠性和安全性，满足SIL 3等级的安全要求。在整个安全仪表系统中，TRICONEX 3301数字量输入模块的稳定运行是保障工厂安全的关键环节，其高可靠性和全面的诊断功能为各类安全保护功能的实现提供了坚实的数据基础。

3301 TRICONEX

技术规格

产品型号：3301(也常表示为DI3301)

制造商：TRICONEX(现为Schneider Electric旗下品牌)

产品类型：数字量输入模块(Digital Input Module)

系列：Trident

输入通道数：32(共用参考点)

标称输入电压：24 VDC

工作电压范围：15-30 VDC

最大输入电压：33 VDC

输入阻抗：>30 kΩ(无基板),≈3 kΩ(带基板)

输入延迟：<10 ms(On到Off或Off到On)

诊断功能：每个通道均具备完整的在线诊断功能，包括断线检测等

工作温度：-40°C至+70°C(取决于具体型号)

相对湿度：5%至95%(非冷凝)

安装方式：Triconex Trident机架插槽安装

主要特点和优势

TRICONEX 3301数字量输入模块是构建高可靠性安全仪表系统的关键组成部分，其卓越的特点和优势使其成为安全关键应用的首选。最显著的优势在于其三重化冗余(TMR)输入通道，每个通道独立采集和处理现场信号，并通过系统内部的投票机制确保输入数据的准确性和可靠性，从而消除了单点故障的风险，保证了系统的高可用性。TRICONEX 3301提供多达32个数字量输入通道，能够同时接收和处理来自多个现场设备的离散信号，满足复杂工业过程的监控需求。该模块具备宽泛的工作电压范围，能够适应多种标准的24 VDC输入信号。TRICONEX 3301内置全面的在线诊断功能，能够实时监测每个输入通道的状态，及时检测并报告任何潜在的故障，例如断线等，方便用户进行维护和故障排除，进一步提高了系统的安全性。此外，TRICONEX 3301设计紧凑，易于安装和维护，能够与Trident系列的其他模块无缝集成，构建一个完整的、高度可靠的安全保护解决方案，适用于各种安全关键应用。

3301 TRICONEX

应用领域

TRICONEX 3301数字量输入模块凭借其高可靠性和安全性，广泛应用于各种对安全要求极为严苛的工业领域，作为安全仪表系统（SIS）的重要组成部分，用于采集来自现场安全设备的离散信号。其典型的应用领域包括：

石油和天然气行业：用于紧急停车系统(ESD)、火灾和气体检测系统(F&G)、高完整性压力保护系统(HIPPS)等关键安全系统，监测各种安全联锁信号，例如紧急停车按钮、限位开关、阀门位置反馈等。

化工行业：应用于过程安全控制系统、反应器安全保护、泄漏检测和隔离系统，接收来自安全传感器和开关的离散信号，例如压力开关、温度开关、液位开关等。

电力行业：用于电厂的安全联锁、锅炉保护、汽轮机保护等系统，监测关键设备的状态和安全信号，例如保护联锁触点、跳闸信号等。

交通运输行业：应用于铁路信号系统、地铁安全控制系统，接收轨道状态、信号灯状态、安全门状态等安全相关离散输入。

其他高风险工业领域：凡是需要符合SIL 3或更高安全等级要求的自动化系统，TRICONEX 3301都能提供可靠的安全输入信号采集，用于关键安全功能的触发和监控。

安装与维护

安装前准备：在安装TRICONEX 3301数字量输入模块及其配套的基板之前，请务必仔细阅读TRICONEX Trident安全系统的安装手册和安全指南。确保安装环境符合模块的工作温度、湿度和EMC要求。检查模块和基板的外观是否完好，连接器是否清洁。将TRICONEX 3301模块插入其对应的基板连接器中，并固定在TRICONEX Trident机架的指定插槽内。根据安全接线图，将现场数字量输入设备的信号线连接到基板的相应端子上，务必使用符合安全标准的电缆和连接方法，并确保接线牢固可靠。由于是安全相关设备，安装过程必须由经过专业培训并具备安全仪表系统安装资质的人员进行。

维护建议：为了确保TRICONEX 3301数字量输入模块和整个TRICONEX Trident安全系统的长期安全可靠运行，建议严格按照TRICONEX提供的维护手册进行定期维护。定期检查模块和基板的连接线缆是否松动或损坏，如有发现应及时处理。保持模块和基板周围环境的清洁，避免灰尘和杂物堆积，影响散热和模块运行。定期检查连接的现场数字量输入设备是否工作正常。建议定期进行功能测试和安全回路校验，以验证整个安全系统的功能有效性。任何对安全系统的硬件或接线的更改都应遵循相关的安全规程，并进行全面的测试和验证。建议由经过TRICONEX认证或具备相应安全系统维护资质的专业人员进行维护和检修。

3301 TRICONEX

产品保障

TRICONEX(现为Schneider Electric旗下品牌)对其3301数字量输入模块提供全面的产品质量保证。所有产品在出厂前都经过严格的测试和检验，以确保其性能符合技术规格和安全认证要求。
