CS513 3BSE000435R1 ABB IEEE 802.3局域网模块

Description

ABB CS513 3BSE000435R1 IEEE 802.3局域网模块是ABB Control System S800 I/O系统中的一款高性能通信接口模块。作为全球领先的工业自动化解决方案供应商，ABB的产品以其卓越的可靠性和广泛的兼容性而著称。CS513模块符合IEEE 802.3标准，支持以太网通信协议，为S800 I/O系统提供了高速、可靠的网络连接能力。通过CS513模块，S800 I/O系统可以轻松地集成到各种工业局域网中，实现与其他控制系统、上位机监控系统和工程工作站之间的数据交换和通信。CS513模块在构建现代工业自动化网络架构中扮演着关键角色，它使得分布式I/O能够高效地与中央控制单元进行通信，从而实现对工业过程的实时监控和控制。该模块是提升自动化系统灵活性、可扩展性和信息集成能力的重要组成部分。

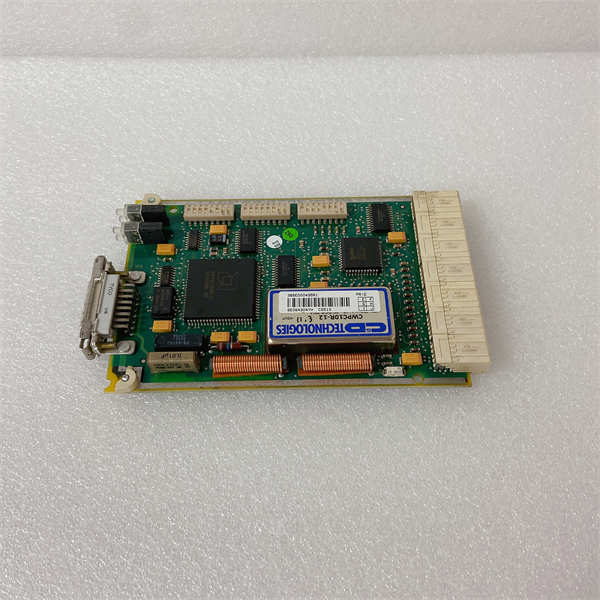

CS513 3BSE000435R1 ABB

技术规格

产品型号:CS513 3BSE000435R1

制造商:ABB

产品类型:IEEE 802.3局域网模块

支持标准:IEEE 802.3(以太网)

接口类型:RJ45

传输速率:10/100 Mbps自适应

支持协议:TCP/IP,UDP,Ethernet

连接方式:星型拓扑

电源输入:通过S800 I/O底板供电

功耗:典型1.5 W

工作温度:-40°C至+70°C

存储温度:-40°C至+85°C

相对湿度:5%至95%(无冷凝)

尺寸:标准S800 I/O模块尺寸

重量:约0.15 kg

主要特点和优势

ABB CS513 3BSE000435R1 IEEE 802.3局域网模块为S800 I/O系统提供了强大且可靠的网络通信能力，具有以下显著的特点和优势：

符合IEEE 802.3标准：CS513模块完全兼容IEEE 802.3以太网标准，确保了与其他符合该标准的网络设备的互操作性。

10/100 Mbps自适应速率：该模块支持10 Mbps和100 Mbps的以太网传输速率，并能够自动适应网络环境，提供最佳的通信性能。

支持多种通信协议：CS513支持常用的工业以太网协议，如TCP/IP和UDP，方便与各种上位机系统和控制设备进行数据交换。

可靠的工业级设计：作为ABB S800 I/O系列的一员，CS513模块具有坚固耐用的工业级设计，能够在恶劣的工业环境下稳定可靠地运行。

易于集成和配置：CS513模块可以方便地插入S800 I/O底板，并通过ABB的工程工具进行简单直观的网络配置。

增强的系统灵活性和可扩展性：通过CS513模块，S800 I/O系统可以灵活地扩展其通信能力，适应不断变化的工业网络需求。

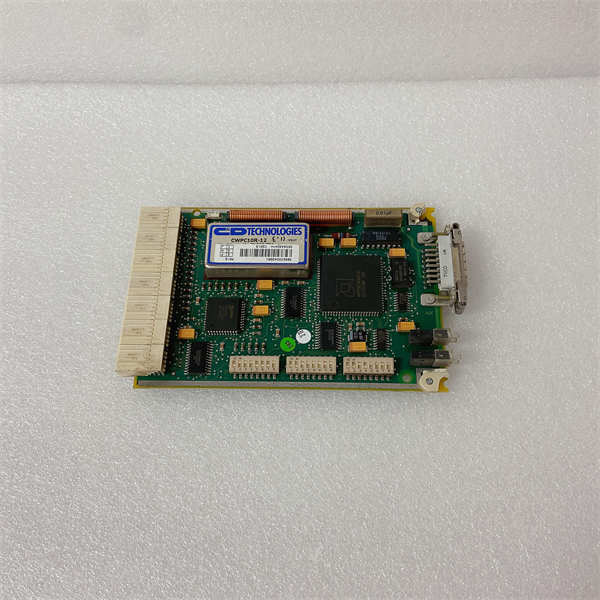

CS513 3BSE000435R1 ABB

应用领域

ABB CS513 3BSE000435R1 IEEE 802.3局域网模块广泛应用于各种工业自动化领域，为S800 I/O系统提供高效可靠的网络通信，其典型的应用领域包括：

过程自动化：在化工、石油、天然气、制药等行业中，用于连接分布式I/O站点与中央控制系统，实现过程数据的实时传输和控制。

电力行业：应用于发电厂、变电站等，用于监控现场设备的状态信息，并与上级监控系统进行通信。

制造业：在汽车、食品饮料、造纸等行业中，用于连接生产线上的I/O设备，实现设备间的协调控制和数据采集。

水处理行业：应用于水厂、污水处理厂等，用于远程监控和管理分布在不同区域的传感器和执行器。

楼宇自动化：在智能建筑中，用于连接各种传感器和控制器，实现环境监控和设备管理。

通过CS513模块，ABB S800 I/O系统能够融入各种工业网络环境，实现高效的数据交换和系统集成。

相关产品

与ABB CS513 3BSE000435R1 IEEE 802.3局域网模块相关的产品包括：

S800 I/O底板：用于安装CS513模块以及其他S800 I/O模块。

S800 I/O CPU模块：例如PM864A等，用于控制和管理S800 I/O系统。

其他S800 I/O模块：包括模拟量输入/输出模块、数字量输入/输出模块、计数器模块等，用于连接各种现场设备。

ABB Control Builder M软件：用于配置和编程S800 I/O系统，包括CS513模块的网络参数。

各种以太网交换机和路由器：用于构建工业以太网网络，连接CS513模块和其他网络设备。

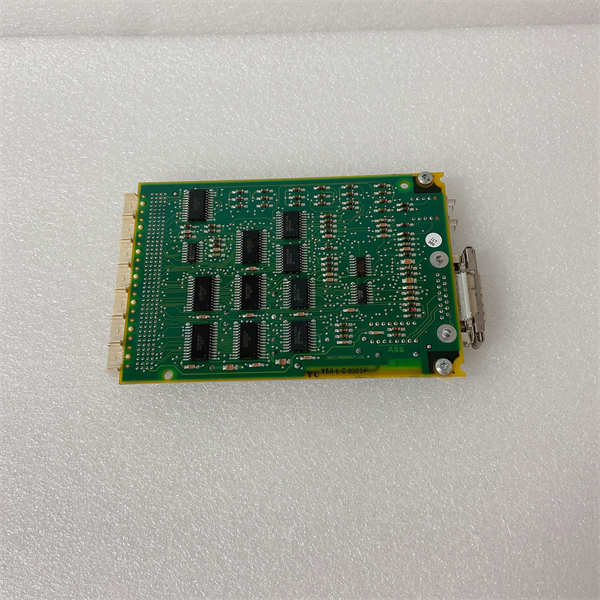

CS513 3BSE000435R1 ABB

安装与维护

安装前准备：在安装ABB CS513 3BSE000435R1 IEEE 802.3局域网模块之前，请务必仔细阅读相关的安装手册和安全指南。确保S800 I/O底板已正确安装并供电。检查安装环境是否符合模块的技术规格要求，例如温度和湿度。准备好所需的以太网电缆，并确保网络设备（如交换机、路由器）已正确配置并运行正常。在安装CS513模块前，请务必断开S800 I/O系统的电源。将CS513模块小心地插入S800 I/O底板的指定插槽中，并确保连接稳固。连接以太网电缆到CS513模块的RJ45接口。

维护建议：为了确保ABB CS513 3BSE000435R1 IEEE 802.3局域网模块的长期稳定运行，建议定期进行维护。定期检查模块的连接器是否松动或腐蚀，并确保以太网电缆连接可靠。保持模块周围环境的清洁，避免灰尘和杂物的堆积。定期检查网络设备的运行状态，确保网络通信正常。可以使用ABB的工程工具对CS513模块的网络配置进行检查，确保参数设置正确。如果发现CS513模块出现通信故障或其他异常，应及时检查网络连接、IP地址设置等，并参考相关文档进行故障排除。必要时，联系ABB的技术支持部门寻求帮助。遵循ABB提供的维护指南和建议，可以最大限度地延长CS513模块的使用寿命，并保障S800 I/O系统的可靠通信。

产品保障

ABB对其CS513 3BSE000435R1 IEEE 802.3局域网模块提供全面的质量保证。该产品经过严格的质量控制和测试，以确保其性能和可靠性符合最高的工业标准。
