3351 TRICONEX 模拟量输入模块

Description

TRICONEX 3351模拟量输入模块，是TRICONEX Trident安全仪表系统（SIS）中用于高精度模拟信号采集的关键组件。TRICONEX 3351模块专为接收来自现场各种模拟量变送器和传感器的信号而设计，例如压力、温度、液位和流量等，并将这些连续的过程变量转化为高精度的数字信号，安全可靠地传输至Trident控制器的核心进行逻辑处理和安全决策。作为TRICONEX Trident系统标志性的三重化冗余（TMR）架构的关键组成部分，TRICONEX 3351模块内部通常包含三个完全独立的模拟量输入通道，每个通道独立处理现场数据，并通过系统内部的中间值选择或投票机制确保输入信号的准确性和可靠性。这种设计理念有效地消除了单点故障的风险，使得TRICONEX 3351能够在严苛的工业环境中提供卓越的可靠性和安全性，满足SIL 3等级的安全要求。TRICONEX 3351模拟量输入模块具备高分辨率和快速的扫描速率，能够提供精确的过程变量数据，为各类安全保护功能的实现提供了坚实的数据基础。

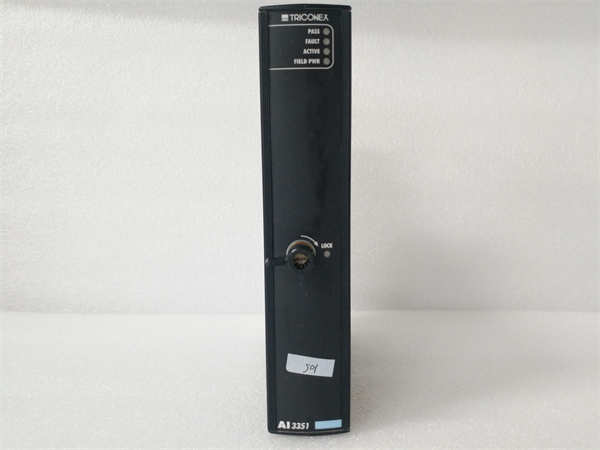

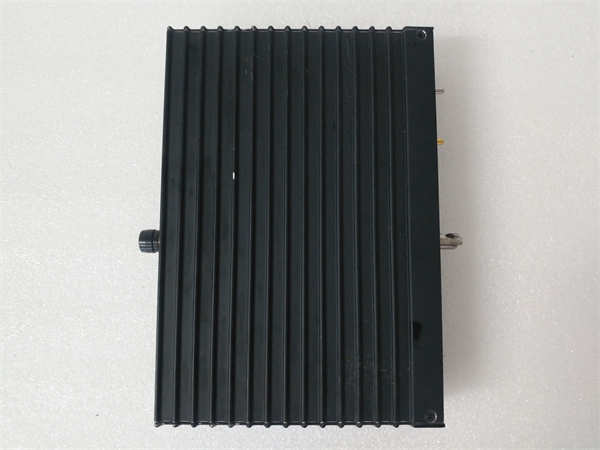

3351 TRICONEX

技术规格

产品型号：3351(也常表示为AI3351)

制造商：TRICONEX(现为Schneider Electric旗下品牌)

产品类型：模拟量输入模块(Analog Input Module)

系列：Trident

输入通道数：32(共用参考点)

标称输入电流：4-20 mA DC

工作电流范围：2-22 mA DC

绝对最大输入电流：50 mA DC

输入带宽(-3dB)：16 Hz

源阻抗：180Ω

分辨率：12位

绝对误差：±0.15%满量程(20 mA)

诊断功能：每个通道均具备完整的在线诊断功能，包括开路、短路检测等

扫描时间：<1 ms(所有32个通道)

工作温度：-40°C至+70°C(取决于具体型号)

相对湿度：5%至95%(非冷凝)

安装方式：Triconex Trident机架插槽安装

主要特点和优势

TRICONEX 3351模拟量输入模块是构建高可靠性安全仪表系统的关键组成部分，其卓越的特点和优势使其成为安全关键应用的首选。最显著的优势在于其三重化冗余(TMR)输入通道，每个通道独立采集和处理现场模拟信号，并通过系统内部的中间值选择或投票机制确保输入数据的准确性和可靠性，从而消除了单点故障的风险，保证了系统的高可用性。TRICONEX 3351提供多达32个模拟量输入通道，能够同时接收和处理来自多个现场模拟量仪表的数据，满足复杂工业过程的监控需求。该模块具备高精度和高分辨率，能够准确地测量和转换微小的信号变化，为安全系统提供可靠的过程变量数据。TRICONEX 3351内置全面的在线诊断功能，能够实时监测每个输入通道的状态，及时检测并报告任何潜在的故障，例如开路、短路等，方便用户进行维护和故障排除，进一步提高了系统的安全性。此外，TRICONEX 3351具备快速的扫描速率，能够实时响应过程变化，确保安全系统能够及时做出反应。

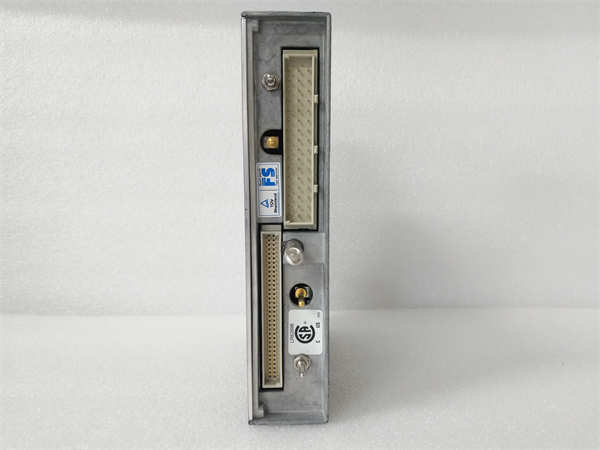

3351 TRICONEX

应用领域

TRICONEX 3351模拟量输入模块凭借其高精度、高可靠性和全面的诊断功能，广泛应用于各种对安全要求极为严苛的工业领域，作为安全仪表系统（SIS）的重要组成部分，用于采集来自现场模拟量仪表的信号。其典型的应用领域包括：

石油和天然气行业：用于紧急停车系统(ESD)、火灾和气体检测系统(F&G)、高完整性压力保护系统(HIPPS)等关键安全系统，监测压力、温度、液位、流量等关键过程参数。

化工行业：应用于过程安全控制系统、反应器安全保护、泄漏检测和隔离系统，接收来自压力变送器、温度变送器、液位变送器等模拟量传感器的信号。

电力行业：用于电厂的安全联锁、锅炉保护、汽轮机保护等系统，监测关键设备的压力、温度、流量等模拟量参数。

其他高风险工业领域：凡是需要符合SIL 3或更高安全等级要求的自动化系统，TRICONEX 3351都能提供可靠且精确的模拟量输入信号采集，用于关键过程参数的安全监控和保护。

安装与维护

安装前准备：在安装TRICONEX 3351模拟量输入模块及其配套的基板之前，请务必仔细阅读TRICONEX Trident安全系统的安装手册和安全指南。确保安装环境符合模块的工作温度、湿度和EMC要求。检查模块和基板的外观是否完好，连接器是否清洁。将TRICONEX 3351模块插入其对应的基板连接器中，并固定在TRICONEX Trident机架的指定插槽内。根据安全接线图，将现场模拟量仪表的信号线（通常是4-20 mA信号线）连接到基板的相应端子上，务必使用屏蔽电缆并正确接地，以减少噪声干扰，确保信号传输的准确性。由于是安全相关设备，安装过程必须由经过专业培训并具备安全仪表系统安装资质的人员进行。

维护建议：为了确保TRICONEX 3351模拟量输入模块和整个TRICONEX Trident安全系统的长期安全可靠运行，建议严格按照TRICONEX提供的维护手册进行定期维护。定期检查模块和基板的连接线缆是否松动或损坏，如有发现应及时处理。保持模块和基板周围环境的清洁，避免灰尘和杂物堆积，影响散热和模块运行。定期检查连接的现场模拟量仪表是否工作正常，信号输出是否稳定准确。建议定期进行系统标定和回路校验，以验证模拟量输入通道的精度和整体安全功能的有效性。任何对安全系统的硬件或接线的更改都应遵循相关的安全规程，并进行全面的测试和验证。建议由经过TRICONEX认证或具备相应安全系统维护资质的专业人员进行维护和检修。

3351 TRICONEX

产品保障

TRICONEX(现为Schneider Electric旗下品牌)对其3351模拟量输入模块提供全面的产品质量保证。所有产品在出厂前都经过严格的测试和检验，以确保其性能符合技术规格和安全认证要求。
