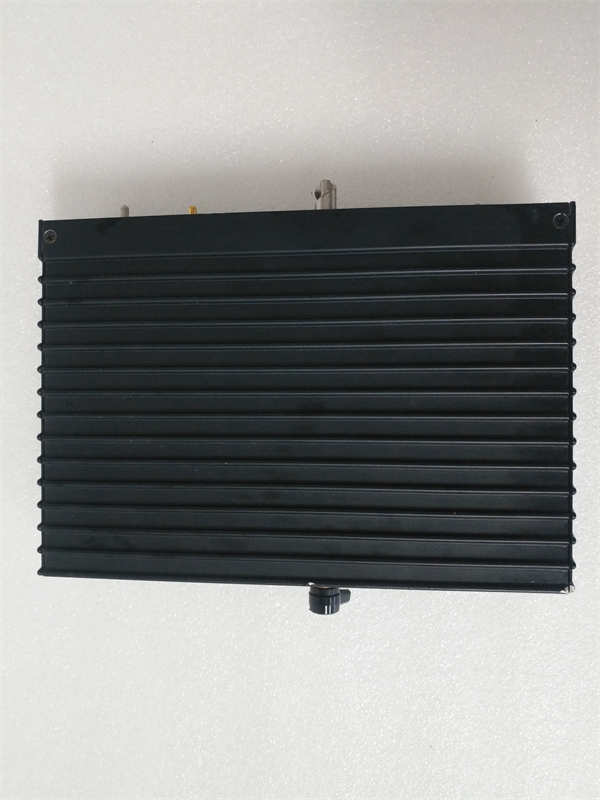

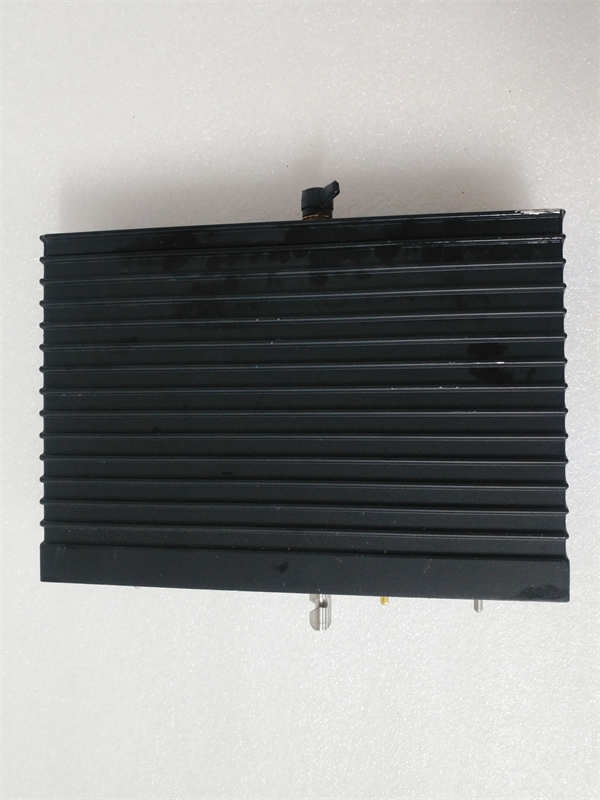

3381 TRICONEX 脉冲输入模块

Description

TRICONEX 3381脉冲输入模块，是TRICONEX Trident安全仪表系统（SIS）中用于精确采集高速脉冲信号的关键组件。TRICONEX 3381模块专为接收来自现场各种脉冲输出设备而设计，例如流量计、编码器、转速计等，并将这些快速变化的数字信号安全可靠地传输至Trident控制器的核心进行逻辑处理和安全监控。作为TRICONEX Trident系统标志性的三重化冗余（TMR）架构的重要组成部分，TRICONEX 3381模块内部通常包含多个独立的脉冲输入通道，每个通道独立处理现场数据，并通过系统内部的投票机制确保输入信号的准确性和可靠性，尤其是在高速信号采集的场景下。这种设计理念有效地消除了单点故障的风险，使得TRICONEX 3381能够在严苛的工业环境中提供卓越的可靠性和安全性，满足SIL 3等级的安全要求。TRICONEX 3381脉冲输入模块具备高分辨率和快速的响应速度，能够精确测量频率、转速等参数，为各类安全保护功能的实现提供了关键的数据基础。

3381 TRICONEX

技术规格

产品型号：3381(也常表示为PI3381)

制造商：TRICONEX(现为Schneider Electric旗下品牌)

产品类型：脉冲输入模块(Pulse Input Module)

系列：Trident

输入通道数：8(通道隔离，共地)

输入类型：差分

传感器兼容性：磁性，有源，集电极开路

最大工作电压；±33 VDC

最小工作电压(差分)：500 mV P-P(2 Hz至32 kHz),1 V P-P(0.5 Hz至2 Hz)

最小工作电压(单端)：1 V P-P(2 Hz至32 kHz),2 V P-P(0.5 Hz至2 Hz)

输入频率范围：0.5 Hz至32 kHz

分辨率：24位

诊断功能：精密参考测试

工作温度：-40°C至+70°C(取决于具体型号)

相对湿度：0%至95%(非冷凝)

安装方式；Triconex Trident机架插槽安装

主要特点和优势

TRICONEX 3381脉冲输入模块是构建高可靠性安全仪表系统中进行高速精确脉冲信号采集的关键组件。其最显著的优势在于其三重化冗余(TMR)输入通道，每个通道独立采集和处理现场脉冲信号，并通过系统内部的投票机制确保输入数据的准确性和可靠性，从而消除了单点故障的风险，保证了系统的高可用性。TRICONEX 3381提供多达8个通道隔离的脉冲输入通道，能够同时接收和处理来自多个现场脉冲输出设备的数据，满足复杂工业过程的监控需求。该模块具备高精度和高分辨率，能够准确地测量频率和转速等参数，为安全系统提供可靠的过程变量数据。TRICONEX 3381支持多种传感器类型，包括磁性、有源和集电极开路传感器，提供了灵活的现场设备连接方案。该模块内置全面的在线诊断功能，能够实时监测每个输入通道的状态，及时检测并报告任何潜在的故障，方便用户进行维护和故障排除，进一步提高了系统的安全性。此外，TRICONEX 3381具备快速的响应速度，能够实时捕捉高速脉冲信号的变化，确保安全系统能够及时做出反应。

3381 TRICONEX

应用领域

TRICONEX 3381脉冲输入模块凭借其高精度、高可靠性和对高速信号的精确采集能力，广泛应用于各种对安全要求极为严苛的工业领域，作为安全仪表系统（SIS）的重要组成部分，用于接收来自现场脉冲输出设备的信号。其典型的应用领域包括：

石油和天然气行业：用于监测流量计、涡轮机转速、泵转速等设备的脉冲信号，为紧急停车系统(ESD)和其他安全联锁系统提供关键的速度和流量数据。

化工行业：应用于过程安全控制系统，用于连接各种脉冲输出传感器，监测反应物料的流速和总量等参数，确保过程安全。

电力行业：用于电厂的汽轮机转速监测、给水泵流量监测等，为安全保护系统提供重要的过程数据，防止超速等危险情况发生。

交通运输行业：应用于铁路和地铁安全控制系统，用于连接编码器等设备，监测列车速度和位置等安全相关参数。

其他高风险工业领域：凡是需要符合SIL 3或更高安全等级要求的自动化系统，且需要精确测量高速脉冲信号的场合，TRICONEX 3381都是理想的选择。

安装与维护

安装前准备：在安装TRICONEX 3381脉冲输入模块及其配套的基板之前，请务必仔细阅读TRICONEX Trident安全系统的安装手册和安全指南。确保安装环境符合模块的工作温度、湿度和EMC要求。检查模块和基板的外观是否完好，连接器是否清洁。将TRICONEX 3381模块插入其对应的基板连接器中，并固定在TRICONEX Trident机架的指定插槽内。根据安全接线图，将现场脉冲输出设备的信号线连接到基板的相应端子上，务必使用屏蔽电缆并正确接地，以减少噪声干扰，确保信号传输的准确性。根据传感器类型和接线要求，配置基板上的终端电阻和上拉/下拉电阻。由于是安全相关设备，安装过程必须由经过专业培训并具备安全仪表系统安装资质的人员进行。

维护建议：为了确保TRICONEX 3381脉冲输入模块和整个TRICONEX Trident安全系统的长期安全可靠运行，建议严格按照TRICONEX提供的维护手册进行定期维护。定期检查模块和基板的连接线缆是否松动或损坏，如有发现应及时处理。保持模块和基板周围环境的清洁，避免灰尘和杂物堆积，影响散热和模块运行。定期检查连接的现场脉冲输出设备是否工作正常，信号输出是否稳定准确。建议定期进行功能测试和安全回路校验，以验证脉冲输入通道的精度和整体安全功能的有效性。任何对安全系统的硬件或接线的更改都应遵循相关的安全规程，并进行全面的测试和验证。建议由经过TRICONEX认证或具备相应安全系统维护资质的专业人员进行维护和检修。

3381 TRICONEX

产品保障

TRICONEX(现为Schneider Electric旗下品牌)对其3381脉冲输入模块提供全面的产品质量保证。所有产品在出厂前都经过严格的测试和检验，以确保其性能符合技术规格和安全认证要求。
