3500/15 133292-01 BENTLY 低压直流电源模块

Description

Bently Nevada 3500/15低压直流电源模块133292-01是Bently Nevada 3500系列机械状态监测系统中的电源模块之一。作为3500机架的关键组件，该模块的主要功能是将低压直流(DC)电源输入转换为系统所需的稳定电压，为机架内的所有监测模块、接口模块和其他电子组件供电。Bently Nevada 3500/15电源模块为半高设计，安装在3500机架左侧的专用电源插槽中。3500机架可以配置一个或两个电源模块，以实现电源冗余，提高系统的可靠性。当安装两个电源时，下方的模块通常作为主电源，上方的模块作为备用电源，在主电源故障时自动切换，保障系统的持续运行。型号133292-01具体指的是3500/15系列中的低压直流(Low Voltage DC)电源模块。

Bently Nevada 133292-01是一款低压直流电源模块(Low Voltage DC Power Supply Module)，属于3500/15电源模块系列。其典型的输入电压范围为20至30 VDC。它需要与一个低压直流电源输入模块(Low Voltage DC Power Input Module-PIM)配合使用，PIM的型号可能是133300-01或其他兼容型号，具体取决于机架的配置和版本。

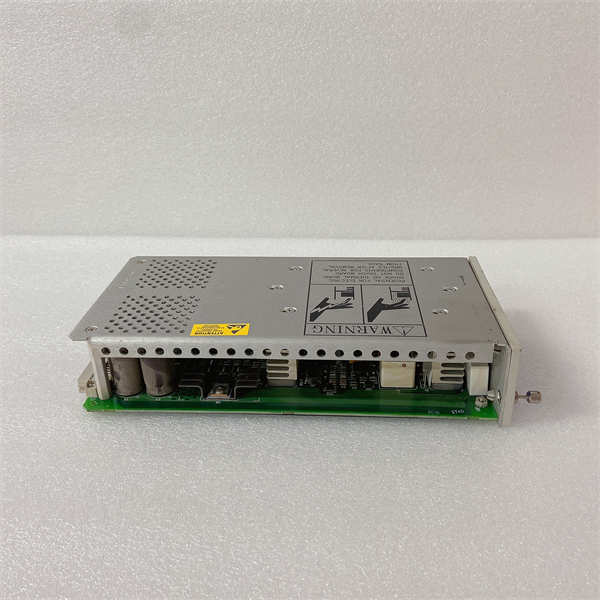

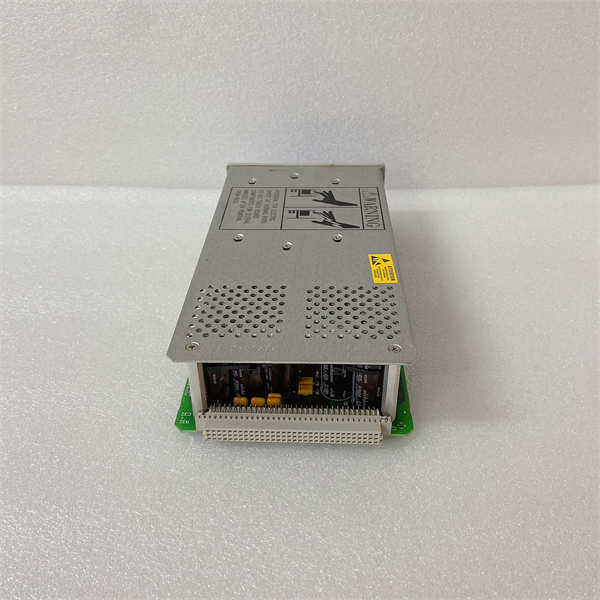

3500/15 133292-01 BENTLY

技术规格

产品型号：133292-01(作为3500/15低压直流电源模块)

制造商：Bently Nevada(Baker Hughes)

产品类型低压直流电源模块(Low Voltage DC Power Supply Module)

系列/平台：3500系统/3500/15电源模块

输入电压：20至30 VDC

输出电压：转换为3500系统所需的稳定电压(通常为+24 VDC)

输出电流：可达10.0 A(根据不同来源信息，满机架电流消耗可能更高)

安装方式：插入Bently Nevada 3500系统机架左侧的专用电源插槽

工作温度：-30°C至+65°C(-22°F至+150°F)

存储温度：-40°C至+85°C(-40°F至+185°F)

相对湿度：95%，非冷凝

尺寸(模块)约120.7 mm x 50.8 mm x 251.5 mm(4.75 in x 2.0 in x 9.9 in)

重量(模块)约1.39 kg(3.06 lb)

冗余配置：支持单电源或双电源冗余配置

前面板指示灯：Supply OK LED(指示电源正常运行)

兼容电源输入模块(PIM)：133300-01(Low Voltage DC Power Input Module)或其他兼容型号

主要特点和优势

为3500系统提供可靠的低压直流电源。

支持冗余电源配置，提高系统可用性。

热插拔能力：在冗余配置下，可以在不中断系统运行的情况下更换电源模块。

宽输入电压范围(20-30 VDC)：适应标准的低压直流电源。

LED状态指示：通过前面板LED指示模块的运行状态。

紧凑的半高模块设计，节省机架空间。

需要配合相应的电源输入模块(PIM)使用。

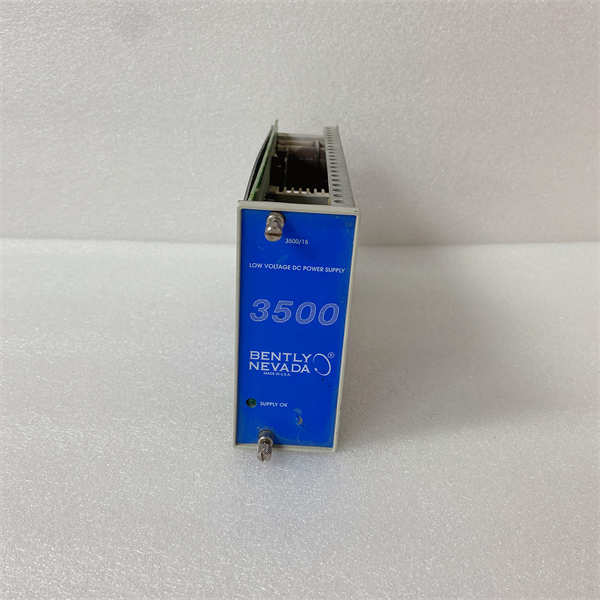

3500/15 133292-01 BENTLY

应用领域

Bently Nevada 3500/15低压直流电源模块型号133292-01专门用于为Bently Nevada 3500系列机械状态监测系统供电，该系统广泛应用于各种工业领域，对旋转机械进行保护和状态监测，例如：

石油和天然气

发电

化工

纸浆和造纸

水处理

其他需要关键机械保护的行业，且现场提供低压直流电源。

安装与维护

安装前准备：在安装Bently Nevada 3500/15低压直流电源模块(型号133292-01)之前，请务必参考Bently Nevada 3500系统的安装手册和相关文档。确保3500机架已正确安装并接地。确认所使用的低压直流电源的电压和极性与模块的要求相符。该模块需要与相应的低压直流电源输入模块(PIM)一起使用，PIM通常安装在电源模块后面的机架背板上。在安装或拆卸电源模块之前，建议断开机架的电源。

安装步骤：将133292-01模块小心地滑入3500机架左侧的专用电源插槽中，确保模块背面的连接器与机架背板上的PIM完全接合。连接现场的低压直流电源线到PIM的接线端子上，务必按照正确的极性进行连接。如果配置冗余电源，则将第二个电源模块安装到相邻的电源插槽中。

维护建议：Bently Nevada 3500/15低压直流电源模块本身通常不需要进行频繁的维护。建议定期检查模块在机架中的连接是否牢固，并确保电源接线可靠。观察模块上的LED指示灯，以确保电源模块正常工作。保持模块和机架的清洁，避免灰尘积聚影响散热。如果怀疑模块出现故障，应及时联系专业的Bently Nevada服务人员进行检修或更换。在进行任何维护操作之前，请务必断开3500系统的电源。

产品保障

Baker Hughes(Bently Nevada)对其Bently Nevada 3500/15低压直流电源模块133292-01提供标准的质量保证。该产品经过严格的测试和检验，以确保其符合相关的工业标准和Bently Nevada的质量要求。
