3500/22M BENTLY 瞬态数据接口模块

Description

Bently Nevada 3500/22M瞬态数据接口模块的详细信息整理：

产品说明

3500/22M是Bently Nevada 3500机械监控系统的核心模块，作为瞬态数据接口（TDI），其核心功能是：

数据桥梁：连接3500监控系统与兼容软件（如System 1机械管理软件、3500系统配置软件）。

数据采集：实时收集稳态和瞬态动态数据（如振动、温度、压力波形），支持高速采样与波形分析。

冗余支持：在三重模块化冗余（TMR）配置中，可执行通道比较功能，提升系统可靠性。

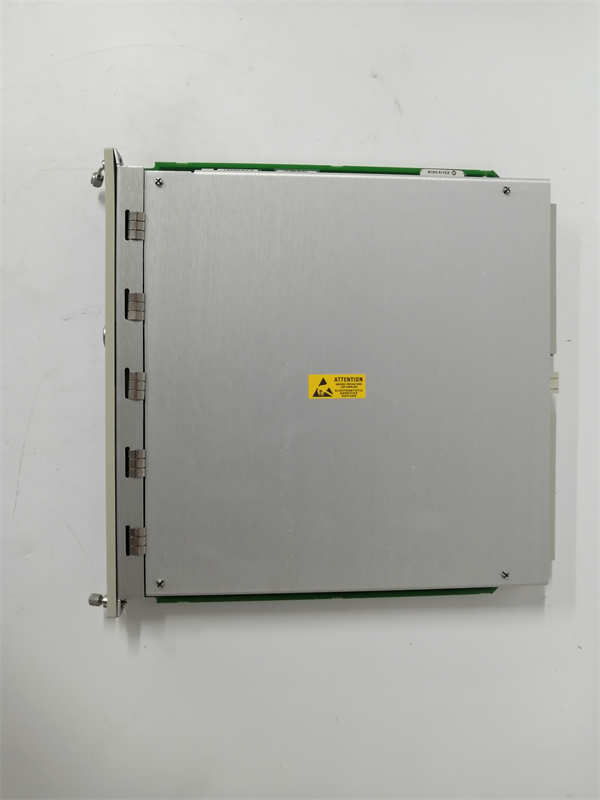

3500/22M BENTLY

产品参数

型号：3500/22M

电源功耗：10.5瓦

通信接口：

USB-B（前板）

10Base-T/100Base-TX以太网（自动感应）

100Base-FX光纤以太网（可选）

物理尺寸：241.3×24.4×241.8 mm（约9.5×0.96×9.52英寸）

重量：0.91 kg（2.0磅）

工作温度：-30°C至+65°C

存储温度：-40°C至+85°C

湿度：95%（无冷凝）

产品规格

数据存储：16 MB（支持预/后报警数据、静态值及波形）。

触发方式：时间、事件、阈值触发。

输入通道：支持48通道波形采样（多种采样率）。

协议支持：BN主机协议、BN TDI协议、USB-B协议。

安全认证：CE、UL、FCC、ROHS、ATEX/IECEx（防爆认证可选）。

系列

属于Bently Nevada 3500机械监控系统家族，该系列专注于旋转设备的状态监测与保护，覆盖振动、温度、转速等多参数监控。

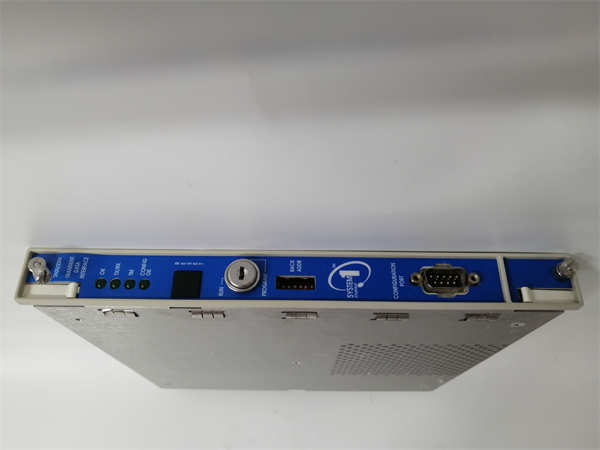

3500/22M BENTLY

特征

模块化设计：集成机架接口（RIM）与通信处理器功能，简化系统架构。

高速采样：支持20 kHz转速输入及多事件触发，捕捉设备启停、变速等瞬态过程。

冗余能力：TMR版本支持通道比较，确保关键系统的高可靠性。

灵活扩展：可通过可选通道启用磁盘扩展动态数据采集能力。

作用

数据传输：将3500系统的监测数据实时传输至上位机软件，支持远程分析。

故障预警：通过瞬态波形分析识别设备异常（如不平衡、不对中），辅助预测性维护。

系统保护：不影响主监控路径，确保机械保护功能独立运行。

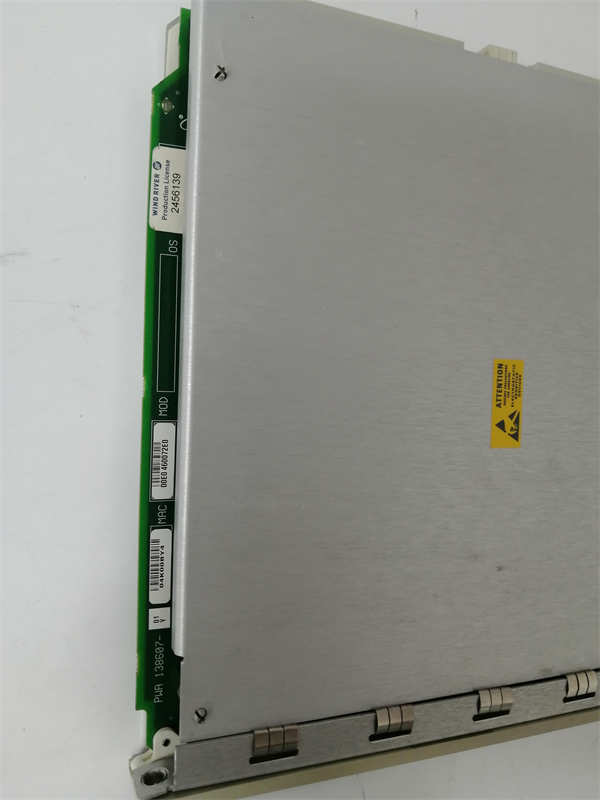

3500/22M BENTLY

用途与应用领域

设备监测：旋转机械（如汽轮机、压缩机、电机）的振动、位移、转速等参数监控。

工况分析：捕捉设备启停、负载突变等瞬态过程，优化运行效率。

行业覆盖：

电力：火电、核电、风电设备状态管理。

石化：炼油厂、化工厂关键设备的健康监测。

制造：大型生产线设备的预防性维护。
