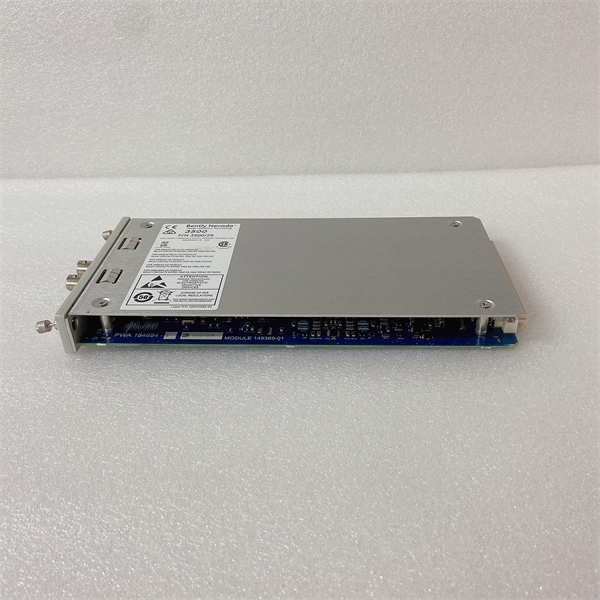

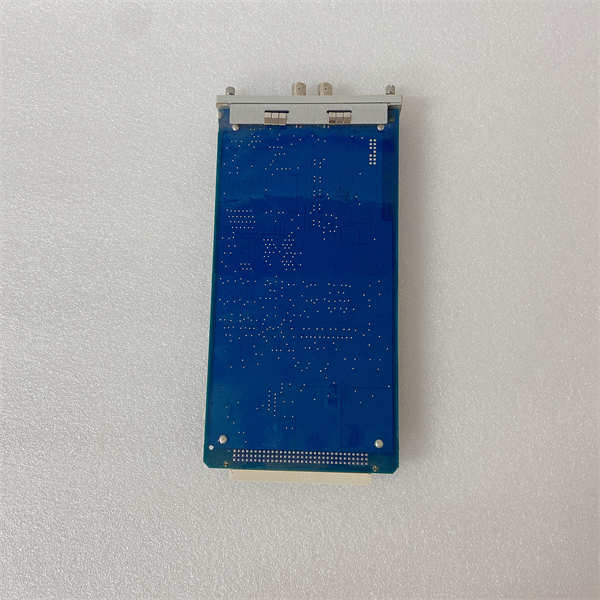

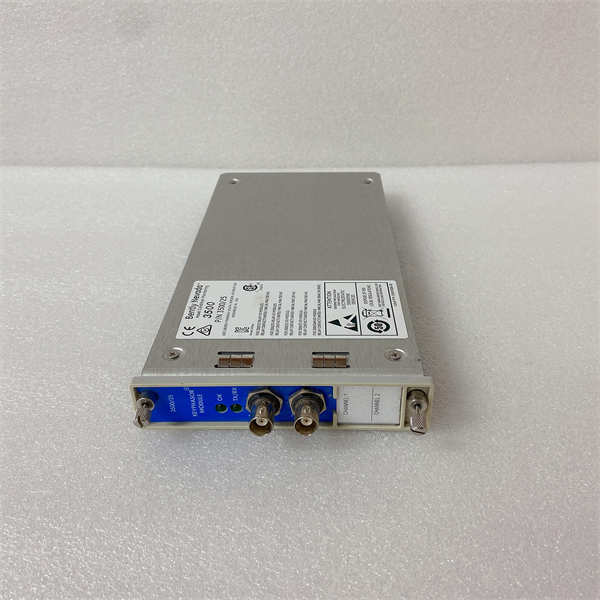

3500/25 184684-01 BENTLY 增强型键相器模块

Description

Bently Nevada 3500/25 184684-01增强型键相器模块，是Bently Nevada 3500系列机械状态监测系统中的一个关键模块。作为“增强型”键相器模块，它在传统3500/25键相器模块的基础上提供了更强大的信号处理能力和额外的功能，同时保持了与现有系统的向下兼容性。

Bently Nevada 3500/25增强型键相器模块的主要功能是接收来自接近式探头或磁电传感器的信号，并将这些信号转换为精确的数字键相器(Keyphasor*)信号。键相器信号是一种每转一次或多次发生的脉冲，用于提供精确的转速和相位基准信息。这些信息对于旋转机械的振动分析、平衡、诊断和保护至关重要。型号184684-01是该增强型模块的一个特定的硬件版本或部件号。

Bently Nevada 3500/25增强型键相器模块为半高、双通道模块，安装在3500机架中。它需要与一个I/O模块配合使用，该I/O模块提供实际的传感器连接端子。常见的I/O模块类型包括带内部端子和带外部端子的版本，以及隔离型I/O模块。

增强型功能可能包括从每个旋转周期多个事件的输入信号生成每转一次的事件信号、现场可升级的固件以及资产管理数据报告等。

3500/25 184684-01 BENTLY

技术规格

产品型号：3500/25 184684-01

制造商：Bently Nevada(Baker Hughes)

产品类型：增强型键相器模块(Enhanced Keyphasor*Module)

系列/平台：3500系统

输入通道数：2

传感器兼容性：接近式探头，磁电传感器

输入信号范围：接近式探头:+0.8 V至-21.0 V(非隔离型I/O)/+5 V至-11 V(隔离型I/O)

磁电传感器:需要大于200 rpm(3.3 Hz)的转速

输入阻抗：21.8 kΩ(最小值)

输出：2路缓冲键相器信号(前面板同轴连接器，后面板连接器，具体类型取决于所使用的I/O模块)

输出阻抗：50Ω(最大)

键相器电源：-24 Vdc,40 mA(最大，每通道)

功耗：3.2 Watts(典型)

工作温度：-30°C至+65°C(取决于所使用的I/O模块类型)

存储温度：-40°C至+85°C

相对湿度：95%(非冷凝)

安装方式：插入Bently Nevada 3500系统机架的半高模块插槽，每个全高插槽可安装两个半高模块，通常需要一个特殊的安装适配器。

主要特点和优势

提供精确的转速和相位基准信息:用于旋转机械的振动分析和诊断。

双通道输入:支持连接两个键相器传感器。

兼容多种传感器类型:适用于接近式探头和磁电传感器。

增强的信号处理能力:可能包括从多事件/转信号生成单事件/转信号的功能。

现场可升级固件:方便进行功能更新和维护。

资产管理数据报告:提供额外的设备信息。

与3500系统无缝集成:作为3500系统的组成部分，与其他模块协同工作。

向下兼容性:可在现有3500系统中替代旧型号的键相器模块。

提供缓冲键相器输出:可供3500系统中的其他监测模块和外部诊断设备使用。

3500/25 184684-01 BENTLY

应用领域

Bently Nevada 3500/25增强型键相器模块广泛应用于各种需要精确转速和相位信息的旋转机械状态监测和保护系统，例如：

汽轮机和燃气轮机

压缩机

泵

电机和发电机

齿轮箱

风力发电机

任何需要进行向量分析（如1X振幅和相位）的旋转设备

安装与维护

安装前准备：在安装Bently Nevada 3500/25增强型键相器模块(型号184684-01)之前，请务必参考Bently Nevada 3500系统的安装手册和相关文档。确保3500机架已正确安装并供电。将增强型键相器模块小心地滑入机架上的一个半高模块插槽中，通常需要使用半高模块安装适配器。根据所使用的I/O模块类型，将其连接到增强型键相器模块的后部连接器，并连接来自键相器传感器的电缆。

配置：使用3500 Rack Configuration Software配置增强型键相器模块的参数，例如每转脉冲数、触发电平等。

维护建议：Bently Nevada 3500/25增强型键相器模块本身通常不需要进行频繁的维护。建议定期检查模块在机架中的连接是否牢固，并确保传感器电缆连接可靠。观察前面板的LED指示灯，以确保模块正常运行。保持模块和机架的清洁，避免灰尘积聚影响散热。如果怀疑模块出现故障，应及时联系专业的Bently Nevada服务人员进行检修或更换。在进行任何维护操作之前，请务必断开3500系统的电源。

产品保障

Baker Hughes(Bently Nevada)对其Bently Nevada 3500/25 184684-01增强型键相器模块提供标准的质量保证。该产品经过严格的测试和检验，以确保其符合相关的工业标准和Bently Nevada的质量要求。
