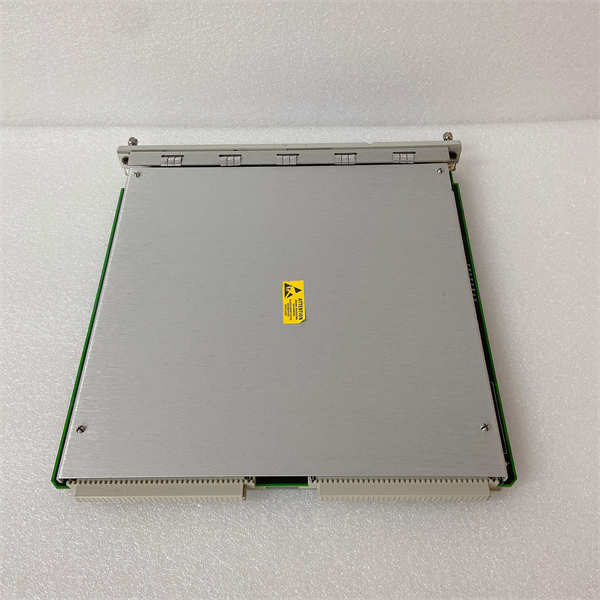

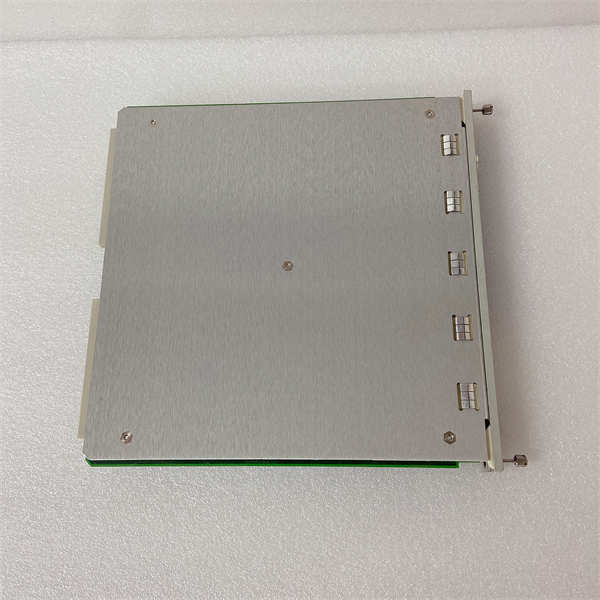

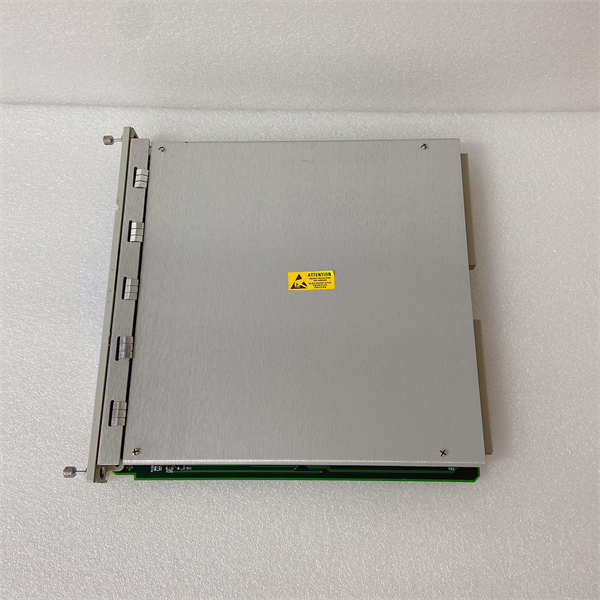

3500/92 136180-01 BENTLY 通信网关模块

Description

Bently Nevada 3500/92 136180-01通信网关模块是Bently Nevada 3500系列监测系统中的关键组件，它为3500系统与其他工业自动化和信息管理系统之间的数据交换提供了强大而灵活的接口。作为工业状态监测和保护领域的领导者，Bently Nevada的产品以其可靠性和兼容性而闻名。3500/92 136180-01通信网关模块能够将3500系统采集的关键机械状态数据，例如振动、温度、速度和位置等参数，通过各种工业标准通信协议传输到上位机系统、PLC、DCS或其他数据分析平台。通过3500/92，用户可以实现对设备状态的集中监控、趋势分析、故障诊断和预测性维护，从而提高设备的可用性，降低运营成本，并优化生产效率。该模块在构建全面的工业自动化和状态监测解决方案中扮演着至关重要的角色，是实现数据集成和信息共享的关键枢纽。

3500/92 136180-01 BENTLY

技术规格

产品型号：3500/92 136180-01

制造商：Bently Nevada

产品类型：通信网关模块

支持协议：Modbus TCP/IP,Modbus RTU,Ethernet/IP,OPC DA

以太网接口：1个10/100Base-T以太网端口

串行接口：2个RS-232/RS-485可配置串行端口

数据传输速率：最高可达115.2 kbps(串行)

电源输入：24 VDC(典型)

功耗：最大5 W

工作温度：-20°C至+65°C

存储温度：-40°C至+85°C

相对湿度：95%非冷凝

尺寸：标准3500系列模块尺寸

重量：约0.3 kg

主要特点和优势

Bently Nevada 3500/92通信网关模块为3500系统的数据集成提供了强大的功能和显著的优势：

多协议支持：3500/92支持多种工业标准的通信协议，包括Modbus TCP/IP、Modbus RTU、Ethernet/IP和OPC DA，能够与各种不同的上位机系统和控制系统进行无缝集成。

灵活的接口选项：该模块提供一个以太网端口和两个可配置的RS-232/RS-485串行端口，满足不同通信介质和拓扑结构的需求。

高效的数据传输：3500/92能够高效地将3500系统采集的实时和历史数据传输到外部系统，确保数据的及时性和完整性。

易于配置和管理：通过Bently Nevada的System 1软件平台，用户可以方便地配置3500/92的通信参数和数据映射，简化了系统集成过程。

安全可靠的通信：3500/92支持标准的网络安全措施，确保数据传输的安全性。其坚固的工业级设计保证了在恶劣环境下的可靠运行。

增强的数据访问能力：通过3500/92，用户可以方便地访问3500系统中的各种监测数据、报警信息和事件记录，为设备状态分析和决策提供全面的信息支持。

3500/92 136180-01 BENTLY

应用领域

Bently Nevada 3500/92通信网关模块广泛应用于需要将3500监测系统的数据集成到其他工业自动化和信息管理系统的场景。其典型的应用领域包括：

DCS/PLC系统集成：将关键机械的状态数据传输到分布式控制系统(DCS)或可编程逻辑控制器(PLC)，实现全面的工厂监控和控制。

SCADA系统集成：将设备状态数据集成到监控与数据采集(SCADA)系统，用于远程监控和管理。

资产管理系统：将设备健康数据传输到资产管理系统，用于设备维护计划、故障预测和资产优化。

历史数据存储和分析系统：将监测数据存储到历史数据库中，用于趋势分析、性能评估和故障诊断。

第三方数据可视化平台：将数据通过OPC DA等协议提供给第三方的数据可视化和分析工具。

通过3500/92，用户可以打破信息孤岛，实现设备状态数据的共享和利用，从而提升整体的运营效率和决策水平。

安装与维护

安装前准备：在安装Bently Nevada 3500/92通信网关模块之前，请务必仔细阅读相关的安装手册和安全指南。确保安装环境符合模块的技术规格要求，例如温度、湿度和电源。检查3500机架是否已正确安装并接地。准备好所需的网络电缆或串行电缆。根据需要集成的外部系统的通信协议和接口类型，配置好相应的网络参数或串行通信参数。在接线前，务必断开系统的电源。仔细核对3500/92模块的接线图和外部系统的接口定义，确保连接正确无误。

维护建议：为了确保Bently Nevada 3500/92通信网关模块的长期稳定运行，建议定期进行维护。定期检查模块的网络连接或串行连接是否稳定可靠。保持模块周围环境的清洁，避免灰尘和杂物的堆积。定期使用Bently Nevada的System 1软件检查3500/92的通信状态和配置是否正常。监控网络或串行链路的性能，确保数据传输的效率和可靠性。如果发现3500/92模块出现任何通信异常或故障，应及时检查网络配置、电缆连接和外部系统的状态。必要时，联系专业的维修人员进行检修。遵循Bently Nevada提供的维护指南和建议，可以最大限度地延长3500/92的使用寿命，并保障数据通信的稳定可靠。

产品保障

Bently Nevada对其3500/92 136180-01通信网关模块提供全面的质量保证。该产品经过严格的质量控制和测试，以确保其性能和可靠性符合最高的工业标准。
