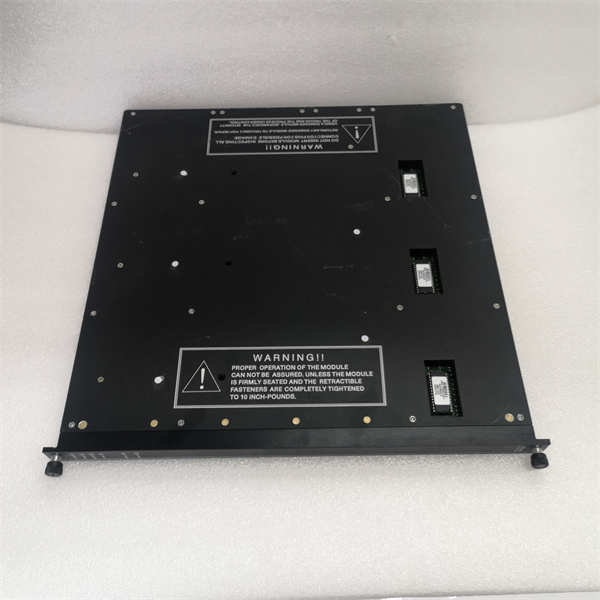

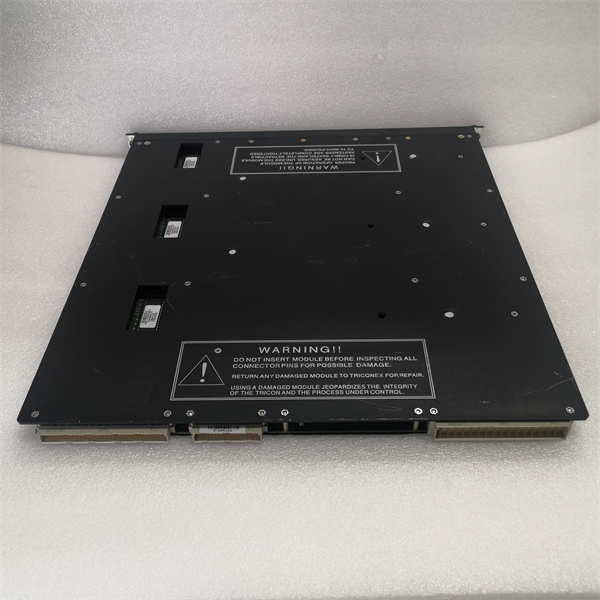

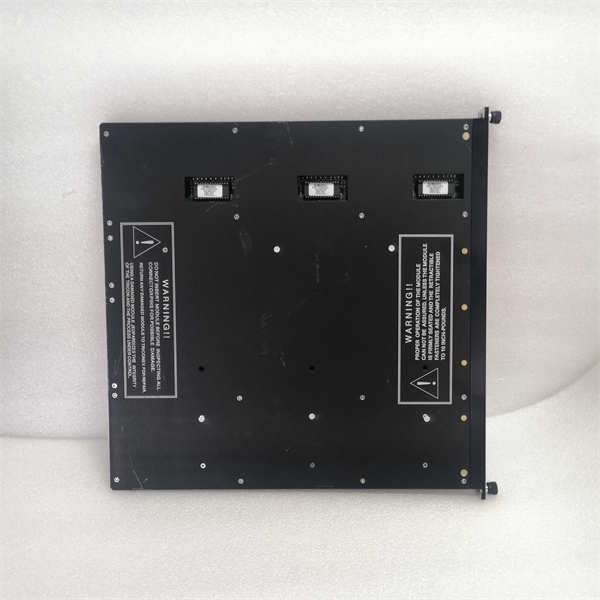

3806E TRICONEX 双极性模拟量输出模块

Description

TRICONEX 3806E是一款高性能的TMR（Triple Modular Redundant）双极性模拟量输出模块，属于TRICONEX容错控制系统的重要组成部分。作为关键安全和关键控制应用的核心组件，TRICONEX 3806E模块旨在提供高可靠性和高可用性，确保在严苛的工业环境中实现不间断的控制输出。TRICONEX 3806E模块的核心功能在于将来自三重化主处理器的voted输出信号转换为精确的模拟量电流信号，用于驱动各种现场执行机构，如阀门、调节器等。凭借其三重化的硬件架构和先进的诊断功能，TRICONEX 3806E能够有效地屏蔽硬件故障，确保控制系统的安全稳定运行。该模块是构建高完整性控制系统（HICS）的关键要素，广泛应用于需要极高安全性和可用性的工业领域。

3806E TRICONEX

技术规格

产品型号：3806E

制造商：TRICONEX

产品类型：TMR双极性模拟量输出模块(BPAO)

输出点数：4个双极性输出

输出电流范围：-60 mA至+60 mA

分辨率：13位

精度：<0.25%满量程(FSR=120 mA)，0°C至60°C

线圈诊断输入：4个差分，直流耦合

外部回路电源：24 VDC±15%至+20%，+5%纹波

过压保护：36 VDC持续

反极性保护：-36 VDC持续

冗余回路电源支持：是

主要特点和优势

TRICONEX 3806E模拟量输出模块专为高可靠性应用而设计，具备多项显著的特点和优势。其核心优势在于采用三重化冗余（TMR）架构，这意味着模块内部的关键组件是三重的，任何单一的硬件故障都不会影响模块的正常输出，从而保证了控制系统的持续运行和高可用性。

高可靠性和可用性：TRICONEX 3806E的TMR设计确保了即使在一个或两个通道发生故障的情况下，模块仍能通过剩余通道的voted输出提供正确的控制信号。这种容错能力对于保障工厂的安全运行和避免计划外停机至关重要。

精确的模拟量输出：TRICONEX 3806E模块提供高精度的模拟量电流输出，分辨率高达13位，能够精确地控制各种现场执行机构，从而实现对工业过程的精细化管理和优化。

内置诊断功能：TRICONEX 3806E具备全面的自诊断功能，能够实时监测模块自身以及外部回路的状态，及时检测并报告潜在的故障，便于维护人员快速定位和解决问题，提高了系统的可维护性。

支持冗余回路电源：该模块支持冗余的外部回路电源，进一步提高了系统的可靠性。即使一个电源发生故障，另一个电源也能保证模块的正常供电，避免因电源问题导致的系统中断。

适用于恶劣环境：TRICONEX 3806E模块设计坚固耐用，能够在各种严苛的工业环境中稳定运行，保证了控制系统在复杂工况下的可靠性。

3806E TRICONEX

应用领域

TRICONEX 3806E高可靠性模拟量输出模块广泛应用于对安全性和可用性要求极高的工业领域，在这些领域中，任何控制信号的偏差或中断都可能导致严重的经济损失或安全事故。

石油与天然气：在炼油、天然气处理、海上平台等应用中，TRICONEX 3806E用于控制关键工艺参数，如流量、压力、温度等，保障生产过程的安全稳定。

化工：在各种化学反应过程控制中，TRICONEX 3806E用于精确控制反应釜的进料、搅拌、加热和冷却等环节，确保产品质量和生产安全。

电力：在发电厂的锅炉控制、汽轮机控制以及核电站的安全系统中，TRICONEX 3806E用于执行关键的控制和保护动作，保障电厂的安全运行。

制药：在制药行业的自动化生产线上，TRICONEX 3806E用于精确控制各种工艺参数，确保药品质量和生产过程的合规性。

其他高风险行业：例如，在一些大型的自动化生产线、冶金、造纸等行业中，只要对安全性和连续运行有极高要求的场合，都可以看到TRICONEX 3806E的应用。

相关产品

与TRICONEX 3806E模拟量输出模块相关的TRICONEX产品包括：

TRICONEX 3701E：TMR模拟量输入模块，用于接收来自现场仪表的模拟量信号。

TRICONEX 3501E：TMR数字量输入模块，用于接收来自现场开关或传感器的数字量信号。

TRICONEX 3625：TMR数字量输出模块，用于向现场执行机构发送数字量控制信号。

TRICONEX 3008：主处理器模块，是TRICONEX控制系统的核心，负责执行控制逻辑和进行voted输出。

TRICONEX 4351B：电源模块，为TRICONEX系统提供稳定可靠的电源。

TRICONEX机架：用于安装TRICONEX模块，提供电气连接和机械支撑。

这些模块与TRICONEX 3806E协同工作，共同构建一个完整的高可靠性容错控制系统，满足各种关键工业应用的需求。

安装与维护

安装前准备：在安装TRICONEX 3806E模块之前，请务必参考相关的TRICONEX系统安装手册和3806E模块的产品规格书。确保安装机架已正确接地，并有足够的空间用于模块的插入和接线。检查TRICONEX 3806E模块外观是否完好，没有运输损坏。准备好正确的接线端子和工具，并仔细阅读接线图，确保电源线、信号线和接地线的连接正确无误。特别注意电源的极性，错误的接线可能会损坏TRICONEX 3806E模块和整个系统。

维护建议：对TRICONEX 3806E模块的维护主要是定期检查和预防性维护。建议定期检查模块的连接器是否紧固，是否有松动或腐蚀现象。定期清理模块表面的灰尘，保持良好的散热。由于TRICONEX 3806E采用TMR架构，允许在线更换故障模块，但在更换前务必按照TRICONEX的安全规程进行操作。建议定期对系统的整体性能进行测试，包括输入输出信号的精度和响应时间，以确保TRICONEX 3806E模块和整个系统的运行在最佳状态。

3806E TRICONEX

产品保障

TRICONEX对其3806E模拟量输出模块提供全面的产品保障。TRICONEX 3806E模块均通过严格的质量控制和测试，符合TRICONEX的高标准。
