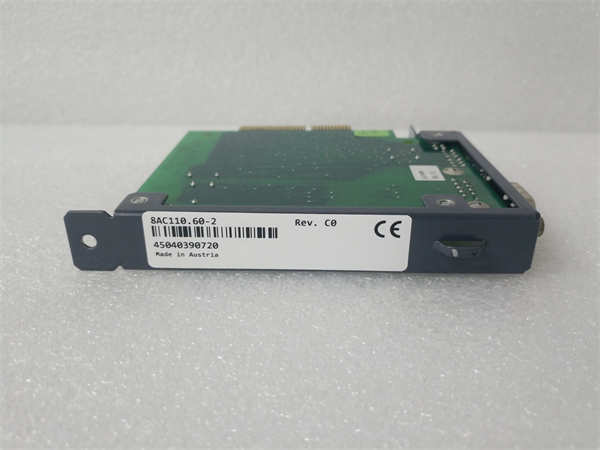

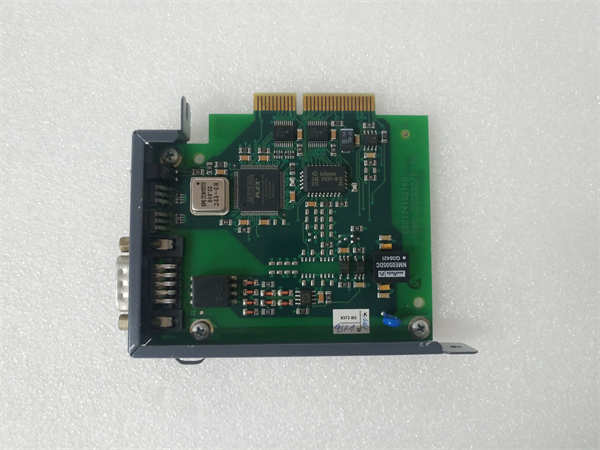

8AC110 B&R ACOPOS插件模块

Description

8AC110 B&R ACOPOS是一款紧凑而高效的CAN接口插件模块，属于B&R ACOPOS系列伺服驱动系统。作为ACOPOS驱动器的一个功能扩展组件，8AC110 B&R ACOPOS旨在为标准的自动化应用提供便捷的伺服驱动器通信和参数配置能力。该模块通过CAN总线接口，使得ACOPOS伺服驱动器能够无缝集成到各种工业自动化网络中，实现与其他控制单元和设备的可靠数据交换。8AC110 B&R ACOPOS结构紧凑，易于集成到ACOPOS驱动器中，其低功耗特性有助于优化整个系统的能源效率。通过清晰的状态指示LED，用户可以方便地监控模块的通信状态，从而简化系统的调试和维护过程。作为B&R可靠的自动化解决方案的一部分，8AC110 B&R ACOPOS插件模块为构建高性能、高可靠性的运动控制系统提供了经济有效的通信接口。

8AC110 B&R

技术规格

产品型号：8AC110

制造商：B&R

产品类型：CAN接口插件模块

适用系列：B&R ACOPOS伺服驱动系统

CAN接口数量：1

模块侧连接：9针D-Sub公头

波特率：500 kbit/s

电气隔离：是

最大通信距离：60 m

总线端接电阻：外部接线

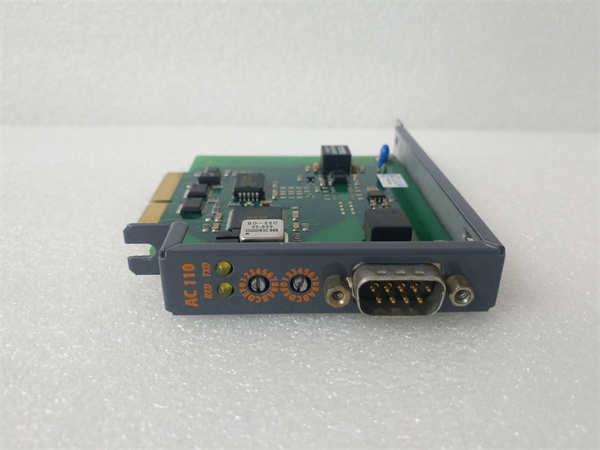

状态指示：RXD/TXD LED

功耗：最大0.7 W

工作温度：5至40°C(额定)，最大55°C

存储温度：-25至55°C

安装方式：插入ACOPOS伺服驱动器的指定插槽

主要特点和优势

8AC110 B&R ACOPOS插件模块为ACOPOS伺服驱动系统带来了显著的优势。其集成的CAN接口简化了伺服驱动器在标准自动化网络中的集成，降低了布线复杂度和系统成本。通过可配置的节点编号（通常通过集成开关设置），8AC110 B&R ACOPOS提供了灵活的网络寻址方案，方便用户进行系统扩展和维护。模块上的RXD/TXD LED指示灯能够实时显示通信状态，有助于快速诊断和排除网络故障，缩短停机时间。8AC110 B&R ACOPOS具有电气隔离功能，增强了系统的抗干扰能力和安全性，确保数据传输的可靠性。其紧凑的设计和低功耗特性使得在空间受限的应用中也能轻松集成，并有助于提高整体系统的能源效率。作为B&R ACOPOS系列的一部分，8AC110插件模块继承了该系列一贯的高性能和可靠性，是构建稳定高效运动控制系统的理想选择。

8AC110 B&R

应用领域

8AC110 B&R ACOPOS插件模块广泛应用于各种工业自动化领域，凡是需要通过CAN总线进行伺服驱动器通信和控制的应用场景均可采用。例如，在包装机械行业，8AC110可用于连接伺服驱动器，实现精确的运动控制和同步。在物料搬运系统中，该模块能够确保各个伺服轴之间的协调运动，提高搬运效率。在机器人技术领域，8AC110 B&R ACOPOS可以实现机器人关节的精确控制和与其他控制系统的通信。此外，在纺织机械、印刷机械以及其他需要分布式运动控制的自动化设备中，8AC110插件模块都发挥着重要的作用，为用户提供了灵活可靠的伺服控制解决方案。

安装与维护

安装前准备：在安装8AC110 B&R ACOPOS插件模块之前，请务必仔细阅读B&R ACOPOS伺服驱动器的相关手册和8AC110模块的技术文档。确保ACOPOS伺服驱动器已断电，并处于安全状态。检查8AC110模块的包装是否完好，确认模块没有物理损坏。准备好符合CAN总线规范的连接电缆和必要的工具。根据系统设计，规划好CAN总线的拓扑结构和接线方式，并确保总线两端需要正确端接（通常需要外部端接电阻）。将8AC110模块对准ACOPOS驱动器上的指定插槽，并轻轻推入直至牢固连接。

维护建议：为了确保8AC110 B&R ACOPOS插件模块的长期稳定运行，建议定期进行维护。定期检查模块在ACOPOS驱动器插槽中的连接是否松动。保持模块表面清洁，避免灰尘积聚影响散热。检查CAN总线连接电缆是否损坏或老化，连接是否可靠。确保CAN总线的端接电阻连接正确。定期检查ACOPOS驱动器的工作状态，确保其供电稳定。如果发现CAN通信异常，应使用B&R Automation Studio等工具进行诊断，检查8AC110模块的状态和CAN总线网络连接。建议遵循B&R的维护指南进行操作。
