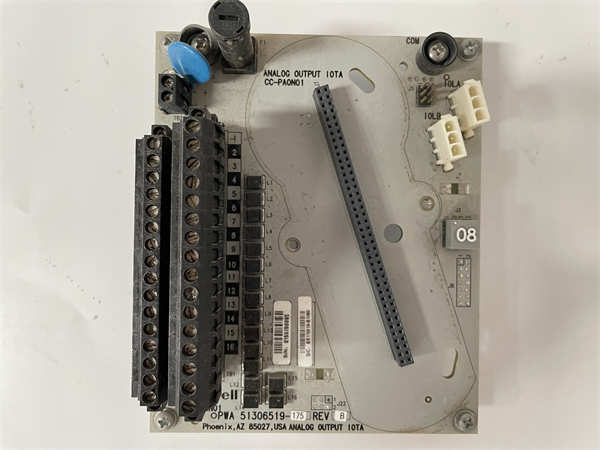

CC-PAON01 HONEYWELL 模拟输出模块

Description

HONEYWELL CC-PAON01 High Level Analog Output Module是一款高精度的模拟量输出模块，属于Honeywell的Experion®系列C I/O产品线，专为与C300控制器等配合使用而设计。这款模块的核心功能是将来自Experion®控制系统的数字信号转换为高精度的模拟量信号（通常为4-20mA或0-10V），用于控制各种工业现场的执行机构，例如阀门、驱动器、调节器和记录仪表等。HONEYWELL CC-PAON01具备高可靠性、快速响应和全面的自诊断功能，确保了控制信号的准确传输，是实现工业过程自动化控制的关键组成部分。作为Honeywell Experion®PKS（过程知识系统）的重要组成部分，CC-PAON01模块能够无缝集成到Honeywell的DCS（分布式控制系统）架构中，为用户提供稳定、可靠的模拟量输出控制解决方案.HONEYWELL CC-PAON01 High Level Analog Output Module的热插拔设计和可配置的故障安全状态，进一步提升了系统的可用性和安全性。

HONEYWELL CC-PAON01 High Level Analog Output Module通常提供16个独立的模拟量输出通道，每个通道都可以通过系统软件进行灵活配置，以适应不同的输出范围和负载要求。该模块采用高分辨率的D/A转换器，确保了输出信号的精度和线性度，从而实现对现场执行机构的精确控制。CC-PAON01还具备输出读回功能，能够监测实际的输出电流或电压值，并将其反馈给控制系统进行校验和诊断，提高了控制回路的可靠性。此外，HONEYWELL CC-PAON01的每个通道都具备开路检测功能，能够及时报告现场线路的故障，方便用户进行维护。部分型号的CC-PAON01模块还支持HART®（可寻址远程传感器高速公路）协议，能够与支持HART®的智能现场仪表进行数字通信，实现更高级别的设备管理和诊断功能。凭借其强大的功能和可靠的性能，HONEYWELL CC-PAON01 High Level Analog Output Module在各种工业控制应用中都展现出卓越的输出控制能力。

CC-PAON01 HONEYWELL

技术规格

产品型号：CC-PAON01

制造商：HONEYWELL

产品类型：高电平模拟输出模块

输出通道数：16

输出信号类型：4-20 mA(电流),0-10V(电压)可配置

D/A转换分辨率：16位

输出负载电阻(电流)：最大800Ω(在24 VDC供电下)

输出电压范围：0 VDC至16 VDC(在24 VDC供电下)

支持协议：HART®(部分型号)

工作温度：0°C至60°C

电源要求：24 VDC(典型)

安装方式：机架安装

主要特点和优势

高通道密度：HONEYWELL CC-PAON01 High Level Analog Output Module在单个模块上提供多达16个独立的模拟量输出通道，有效降低了系统的硬件成本和控制柜空间占用。

灵活的输出类型配置：每个通道都可以通过软件配置为输出4-20mA电流信号或0-10V电压信号，方便连接各种不同类型的现场执行机构。

高精度输出控制：采用16位高分辨率的D/A转换器，确保了输出信号的精度和线性度，从而实现对现场设备的精确控制。

支持HART®协议：部分型号的CC-PAON01模块支持HART®协议，能够与智能现场仪表进行数字通信，实现更高级别的设备管理和诊断功能。

输出读回功能：模块能够监测实际的输出电流或电压值，并将其反馈给控制系统进行校验，提高了控制回路的可靠性。

开路检测功能：每个输出通道都具备开路检测能力，能够及时发现现场线路的故障，方便用户进行维护。

可配置的故障安全状态(FAILOPT)：用户可以为每个通道配置在发生故障时保持最后输出值或输出到安全值的状态，提高了系统的安全性。

热插拔设计：HONEYWELL CC-PAON01支持热插拔，允许在系统运行状态下更换或添加模块，提高了系统的可用性和维护效率。

与Experion®PKS无缝集成：作为Experion®系列C I/O产品的一部分，HONEYWELL CC-PAON01能够与Honeywell的C300控制器和其他Experion®组件完美集成，构建统一的控制系统。

CC-PAON01 HONEYWELL

应用领域

HONEYWELL CC-PAON01 High Level Analog Output Module广泛应用于各种工业自动化领域，用于输出模拟量信号以控制现场执行机构：

过程控制：在化工、石油、天然气、电力等行业中，控制调节阀、比例阀、变频器等执行机构，实现对流量、压力、温度、液位等过程参数的精确控制。

工厂自动化：在制造业中，控制电机驱动器、气动阀、液压阀等执行机构，实现生产设备的自动化操作。

水处理：控制水泵、调节阀等设备，实现水处理过程的自动化控制。

楼宇自动化：控制暖通空调(HVAC)系统的阀门、风门等执行机构，实现环境参数的智能化调节。

制药行业：精确控制生产过程中的各种执行机构，确保产品质量和生产安全。

任何需要高精度、高可靠性模拟量输出控制的工业应用。

安装与维护

安装前准备：在安装HONEYWELL CC-PAON01 High Level Analog Output Module之前，请务必参考相关的Honeywell Experion®系统安装手册和模块规格书。确保控制机柜已正确安装并供电。将CC-PAON01模块小心地插入C300控制器的I/O卡槽中，确保连接稳固。根据现场执行机构的信号类型（电流或电压）和接线要求，准备好相应的信号电缆，并按照接线图正确连接到模块的输出端子。对于电流输出，需要注意负载电阻的规格，确保其在模块允许的范围内。如果需要使用HART®通信功能，请确保现场执行机构支持HART®协议，并按照HART®接线规范进行连接。

维护建议：HONEYWELL CC-PAON01 High Level Analog Output Module本身维护需求较低。建议定期检查模块在机架中的连接是否牢固，信号电缆连接是否可靠，无松动或损坏。保持模块表面的清洁，避免灰尘积聚影响散热。定期检查现场执行机构的运行状态和控制信号的响应是否正常。

CC-PAON01 HONEYWELL

产品保障

Honeywell对其Experion®系列产品提供全面的质量保证。HONEYWELL CC-PAON01 High Level Analog Output Module在出厂前经过严格的质量检测和性能测试，确保其符合相关的工业标准和Honeywell的质量要求。
