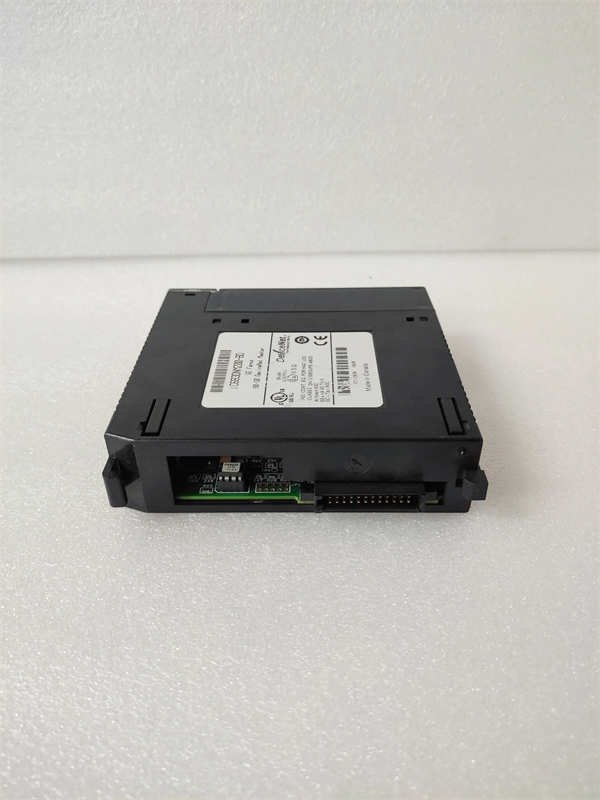

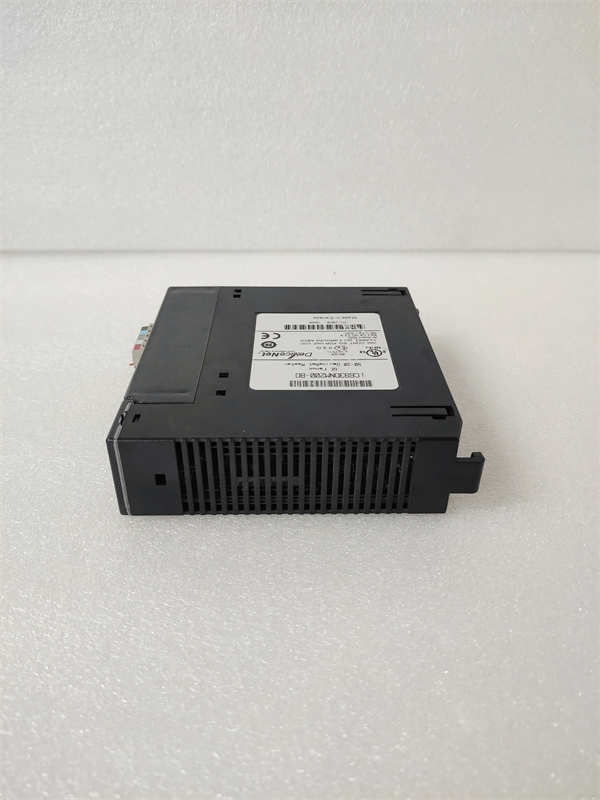

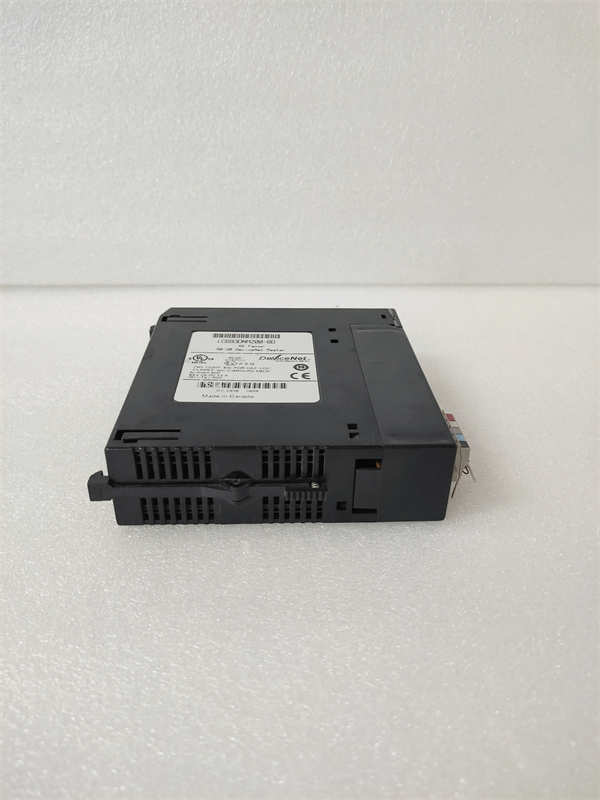

IC693DNM200-BD GE 单槽DeviceNet主模块

Description

GE公司的IC693DNM200-BD单槽DeviceNet主模块是其Series 90-30 PLC（可编程逻辑控制器）系列中的一款重要的通信接口模块。作为DeviceNet网络的主站控制器，GE IC693DNM200-BD模块能够实现Series 90-30 PLC系统与符合DeviceNet协议的从站设备（如传感器、执行器、其他控制器等）之间的高速、可靠的数据通信。IC693DNM200-BD模块采用单槽设计，易于集成到Series 90-30 PLC底板中，并提供了必要的硬件和软件接口，使得PLC能够配置、管理和监控DeviceNet网络上的所有节点。通过IC693DNM200-BD模块，用户可以构建分布式、高效的工业自动化系统，实现对现场设备的实时控制和数据采集。在需要连接大量现场I/O设备、驱动器和其他自动化组件的工业应用中，GE IC693DNM200-BD DeviceNet主模块是一款关键的通信桥梁。

IC693DNM200-BD GE

技术规格

产品型号：IC693DNM200-BD

制造商：GE(通用电气)/GE Fanuc(通用电气发那科)

产品类型：单槽DeviceNet主模块

所属系列：Series 90-30

支持DeviceNet规范：2.0版

波特率：125 Kbps,250 Kbps,500 Kbps(可配置)

最大节点数：63(包括主站)

扫描模式：Polled I/O,Change-of-State/Cyclic

I/O连接：Explicit Messaging,Polled I/O,Change-of-State/Cyclic I/O

配置工具：Logicmaster 90,VersaPro,Proficy Machine Edition(现为PAC Machine Edition)

PLC底板槽位要求：单个标准Series 90-30 I/O槽

电源需求：5 VDC总线供电

连接器类型：5针开放式Style(Phoenix Contact)

指示灯：Module Status(MS),Network Status(NS)

工作温度：0°C至60°C(32°F至140°F)

存储温度：-40°C至85°C(-40°F至185°F)

主要特点和优势

GE IC693DNM200-BD单槽DeviceNet主模块为Series 90-30 PLC系统提供了强大的DeviceNet通信能力，具有以下显著特点和优势：

高效的DeviceNet主站功能:作为DeviceNet网络的主站，IC693DNM200-BD能够有效地管理和控制网络上的多个从站设备，实现可靠的数据交换和实时的设备监控。

支持多种波特率:可配置的125 Kbps、250 Kbps和500 Kbps的波特率，使得用户可以根据网络的规模和性能需求选择合适的通信速率。

灵活的扫描模式:支持Polled I/O和Change-of-State/Cyclic等多种扫描模式，优化了数据传输效率，适应不同的应用场景。

多种I/O连接方式:支持Explicit Messaging、Polled I/O和Change-of-State/Cyclic I/O等多种连接方式，提供了灵活的数据交换机制。

易于集成和配置:单槽设计方便模块的安装，并可通过GE的编程软件进行简单直观的网络配置和管理。

强大的网络诊断能力:板载的LED指示灯可以提供模块和网络状态的实时反馈，方便用户进行故障诊断和维护。

成熟可靠的平台:作为Series 90-30系列的一员，IC693DNM200-BD建立在成熟可靠的硬件平台上，拥有广泛的应用基础。

IC693DNM200-BD GE

应用领域

GE IC693DNM200-BD单槽DeviceNet主模块广泛应用于需要连接大量现场I/O设备和自动化组件的工业自动化领域，例如：

汽车制造:用于连接和控制车身焊接机器人、喷涂设备、输送线上的传感器和执行器。

物料搬运:应用于自动化仓库、分拣系统和输送带控制，连接光电传感器、条码扫描器和驱动器。

包装机械:用于连接和控制包装机上的传感器、气缸和电机驱动器。

食品饮料:应用于生产线自动化，连接各种传感器、阀门和执行机构。

其他离散制造行业:凡是需要分布式I/O控制和设备互联的应用场景，都可以使用IC693DNM200-BD构建高效的控制网络。

安装与维护

安装前准备：在安装IC693DNM200-BD单槽DeviceNet主模块之前，请务必仔细阅读相关的产品手册和安装指南，确保安装环境符合模块的工作温度、湿度和电磁兼容性要求。检查模块的包装是否完好，确认型号与订单一致。准备好所需的安装工具，例如螺丝刀等。确保PLC底板已正确安装并供电。仔细检查IC693DNM200-BD模块背面的连接器，确保其清洁且没有物理损坏。按照产品手册的指导，将IC693DNM200-BD模块正确地插入到PLC底板的空闲I/O槽中，并固定牢固。连接DeviceNet网络电缆时，务必使用符合DeviceNet规范的电缆和连接器，并按照DeviceNet的布线规则进行连接，确保主干线和分支线的正确连接，以及终端电阻的正确安装。

维护建议：为了确保IC693DNM200-BD单槽DeviceNet主模块的长期稳定运行，建议定期进行维护。定期检查模块在底板内的连接是否松动，DeviceNet网络电缆和连接器是否连接可靠、有无损坏。保持模块和控制柜的清洁，避免灰尘和异物进入模块内部，影响电气性能和散热。定期检查模块上的LED指示灯状态，监控模块和网络的工作状态。使用GE的编程软件可以进行DeviceNet网络的诊断和故障排除。
