IS200TBAIH1CCC GE 模拟量输入端子板

Description

GE IS200TBAIH1CCC是一款高性能模拟量输入端子板，隶属于通用电气(GE)的Mark VI和Mark VIe系列控制系统。作为Speedtronic™燃气轮机控制系统的重要组成部分，GE IS200TBAIH1CCC旨在提供可靠且精确的模拟信号采集接口，用于连接来自现场各种传感器和变送器的信号，例如温度、压力、流量等。这款GE IS200TBAIH1CCC端子板通常配备多个独立的模拟输入通道和少量的模拟输出通道，能够满足工业自动化应用中对多点模拟信号的采集和简单控制输出的需求。其设计充分考虑了工业环境的复杂性，集成了噪声抑制和信号调理电路，确保输入信号的准确性和稳定性，为控制系统的可靠运行奠定坚实的基础。在GE Mark VI和Mark VIe系统中，GE IS200TBAIH1CCC作为核心的模拟量输入接口，对于实现精确的过程监控和控制至关重要。

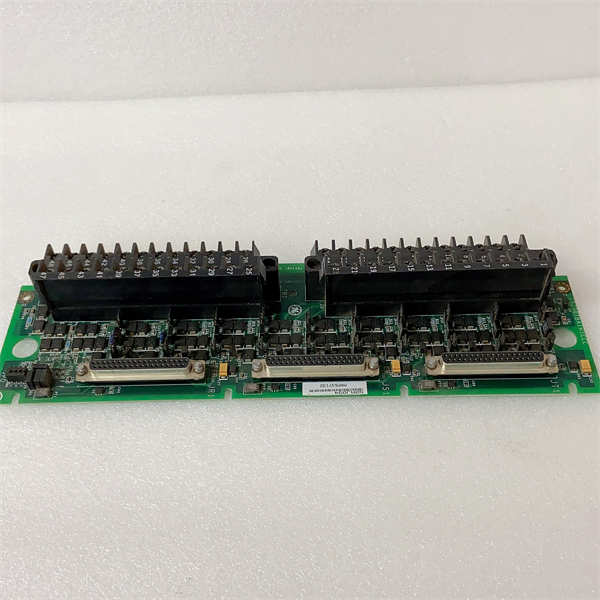

IS200TBAIH1CCC GE

技术规格

产品型号:IS200TBAIH1CCC

制造商:GE(通用电气)

产品类型:模拟量输入端子板

兼容系统:GE Mark VI,GE Mark VIe(部分资料提及)

模拟输入通道:10

模拟输入范围:±5 V DC,±10 V DC(可通过跳线配置),1-5 V DC(来自4-20 mA输入)

模拟输出通道:2

模拟输出范围:24 V DC(最大输出电流21 mA)

连接器类型:3 x DC-37针连接器(支持Simplex或TMR)

输入配置:可通过跳线选择电流或电压输入

返回配置:可通过跳线选择公共返回或独立返回

输出配置:可通过跳线选择输出电流范围(例如20 mA或200 mA)

安装方式:通过连接器与VAIC板连接

主要特点和优势

GE IS200TBAIH1CCC模拟量输入端子板为GE Mark VI和Mark VIe控制系统带来了诸多关键特点和优势：

灵活的输入配置：GE IS200TBAIH1CCC提供了灵活的输入配置选项，用户可以通过板载跳线选择每个通道的输入类型，包括电压输入和来自电流输入的电压转换，从而适应各种类型的模拟传感器和变送器。

高可靠性和抗干扰能力：该端子板集成了专业的信号调理和噪声抑制电路，能够有效地滤除工业环境中的电磁干扰，确保采集到的模拟信号准确可靠，提高了整个控制系统的稳定性。

支持冗余配置：GE IS200TBAIH1CCC配备了多个DC-37针连接器，支持Simplex（单模）和Triple Modular Redundant(TMR)（三重模冗余）配置，在TMR系统中，输入信号被分配到三个连接器，增强了系统的容错能力和可用性。

易于安装和维护：作为端子板，GE IS200TBAIH1CCC通过标准的连接器与模拟量输入板(VAIC)连接，简化了系统的布线和安装过程。清晰的跳线配置和可能的板载指示灯也有助于现场维护和故障诊断。

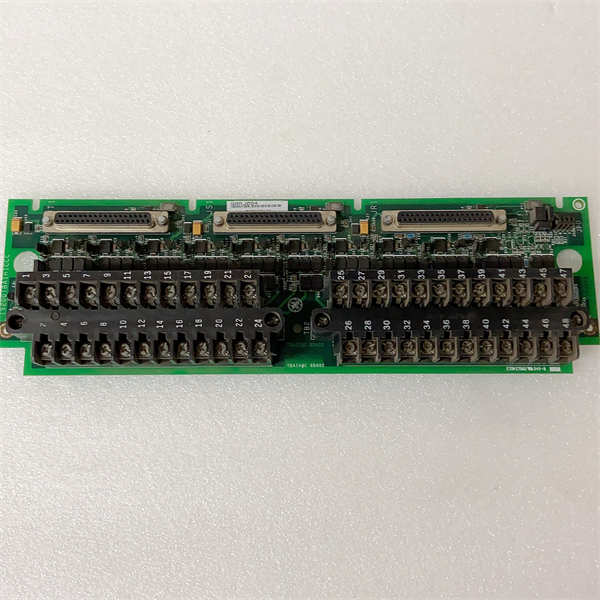

IS200TBAIH1CCC GE

应用领域

GE IS200TBAIH1CCC模拟量输入端子板主要应用于以下工业领域，作为GE Mark VI和Mark VIe控制系统的重要组成部分：

燃气轮机控制：在燃气轮机控制系统中，用于采集各种关键过程参数，例如涡轮入口温度、排气温度、轴承温度、燃料流量、空气流量等，为燃气轮机的安全、高效运行提供数据基础。

蒸汽轮机控制：同样适用于蒸汽轮机控制系统，用于监测和采集相关的温度、压力、流量等模拟信号。

工业自动化：在需要使用GE Mark VI或Mark VIe控制系统的其他工业自动化应用中，例如大型压缩机控制、泵站控制等，用于采集现场的模拟过程变量。

安装与维护

安装前准备：在安装GE IS200TBAIH1CCC模拟量输入端子板之前，请务必参考相关的GE Mark VI或Mark VIe系统安装手册和IS200TBAIH1CCC的安装指南。确保控制系统已断电，并采取必要的防静电措施。仔细检查IS200TBAIH1CCC端子板是否完好无损，并根据系统配置选择正确的安装位置和方向。查阅接线图，了解每个通道的接线方式和跳线配置。

维护建议：对GE IS200TBAIH1CCC的维护应遵循GE Mark VI或Mark VIe系统的维护规程。定期检查端子板的连接是否牢固，电缆是否有损坏或老化迹象。保持端子板清洁，避免灰尘和污垢积聚。定期检查跳线配置是否正确。建议由经过GE系统培训的专业人员进行安装和维护操作。

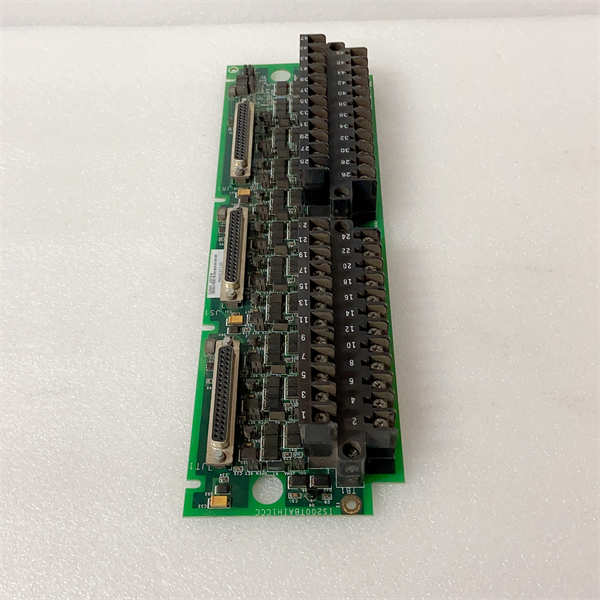

IS200TBAIH1CCC GE

产品保障

GE(通用电气)为其IS200TBAIH1CCC模拟量输入端子板提供产品质量保障。
