IS420ESWBH2A GE 工业以太网交换机

Description

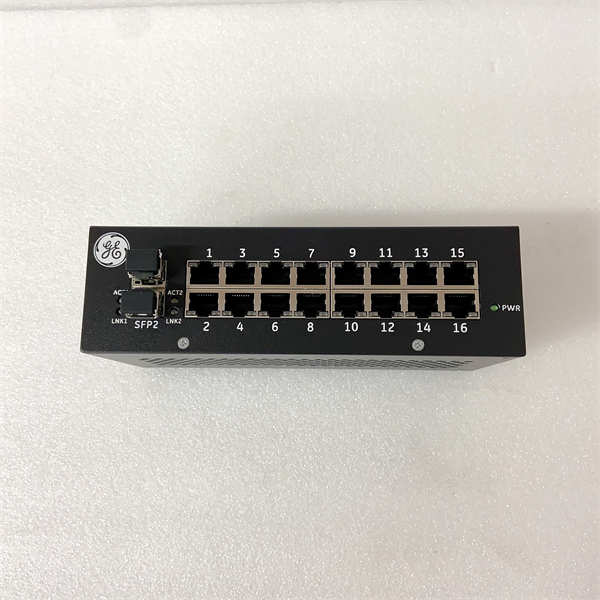

GE IS420ESWBH2A是一款高性能的工业以太网/IONet交换机，专为通用电气(GE)的Mark VIe和Mark VIeS安全控制系统而设计。作为GE Speedtronic™控制系统系列的关键网络组件，GE IS420ESWBH2A旨在提供可靠、高效的网络通信，连接控制系统的各个模块、I/O设备以及上位监控系统。这款GE IS420ESWBH2A交换机具备16个10/100Base-TX以太网铜缆接口(RJ45)和2个100Base-FX多模光纤接口(LC型连接器)，能够满足工业环境中多样化的网络连接需求。GE IS420ESWBH2A是一款非网管型交换机，专注于提供稳定可靠的数据传输，其设计考虑了工业控制应用的实时性要求，能够有效地缓冲广播和多播数据流。高可靠性是GE IS420ESWBH2A的重要特点，其RJ45连接器设计坚固，可承受高达200次的插拔操作。此外，该交换机还具备软启动功能，限制浪涌电流，确保系统启动的稳定性。

IS420ESWBH2A GE

技术规格

产品型号:IS420ESWBH2A

制造商:GE(通用电气)

产品类型:工业以太网/IONet交换机

兼容系统:GE Mark VIe,GE Mark VIeS

铜缆接口:16 x 10/100Base-TX,RJ45

光纤接口:2 x 100Base-FX,多模光纤,LC型

数据传输速率:10/100 Mbps(铜缆),100 Mbps(光纤)

MAC地址表大小:4K

缓冲存储器:最小256 KB

电源需求:24/28 V DC,1 A(最大)

电源连接器:Phoenix Contact(MC 1.5/S-STF-3.81)

工作温度:-40°C至+70°C

存储温度:-40°C至+85°C

安装方式:DIN导轨安装

主要特点和优势

GE IS420ESWBH2A工业以太网/IONet交换机为GE Mark VIe控制系统提供了坚实的网络通信基础，具有以下显著的特点和优势：

高端口密度：GE IS420ESWBH2A提供16个铜缆接口和2个光纤接口，能够连接大量的控制系统组件和网络设备，满足复杂的工业网络拓扑需求。

光纤接口扩展：集成的2个100Base-FX多模光纤接口，支持更长距离和抗电磁干扰能力更强的网络连接，增强了系统的灵活性和可靠性。

坚固耐用的设计：GE IS420ESWBH2A专为工业环境设计，工作温度范围宽广，能够在恶劣条件下稳定运行。其高插拔寿命的RJ45连接器进一步提升了产品的耐用性。

优化的数据处理：GE IS420ESWBH2A具备缓冲多播和广播数据流的能力，确保网络通信的稳定性和效率，对于实时工业控制应用至关重要。

易于集成和使用：作为一款非网管型交换机，GE IS420ESWBH2A配置简单，即插即用，方便快速集成到现有的Mark VIe或Mark VIeS控制系统中。

冗余电源输入：GE IS420ESWBH2A支持冗余电源输入，提高了设备的可靠性，即使一个电源发生故障，也能保证交换机的持续运行。

IS420ESWBH2A GE

应用领域

GE IS420ESWBH2A工业以太网/IONet交换机主要应用于以下工业领域，作为GE Mark VIe和Mark VIeS控制系统的关键网络基础设施：

燃气轮机控制系统：在GE Mark VIe控制系统中，用于连接控制器、I/O模块、HMI以及其他需要网络通信的设备，构建稳定可靠的控制网络。

安全控制系统：在GE Mark VIeS安全控制系统中，作为IONet网络的核心组件，确保安全关键数据的实时、可靠传输。

工业自动化：在需要高性能、高可靠性工业以太网通信的其他自动化应用中，例如发电厂、石油化工、冶金等行业。

安装与维护

安装前准备：在安装GE IS420ESWBH2A工业以太网/IONet交换机之前，请务必参考相关的GE Mark VIe系统安装手册和IS420ESWBH2A的安装指南。确保安装环境符合要求的温度和湿度范围。仔细检查IS420ESWBH2A交换机是否完好无损。根据现场的网络拓扑规划，准备好所需的以太网电缆和光纤跳线。将DIN导轨安装夹固定到IS420ESWBH2A上，并将其安装到DIN导轨上。

维护建议：对GE IS420ESWBH2A的维护主要是确保其网络连接稳定和工作环境良好。定期检查以太网电缆和光纤跳线连接是否松动或损坏。观察交换机上的LED指示灯，了解网络连接状态和数据传输活动。保持交换机表面清洁，避免灰尘积聚。如果网络出现故障，可以检查IS420ESWBH2A的指示灯状态以辅助诊断。建议按照GE的维护手册进行定期的系统检查和维护，以确保网络的稳定可靠运行。

IS420ESWBH2A GE

产品保障

GE(通用电气)为其IS420ESWBH2A工业以太网/IONet交换机提供产品质量保障。
