LDGRB-01 3BSE013177R1 ABB 编码器接口模块

Description

ABB LDGRB-01 3BSE013177R1是一款高性能的灰色编码器接口模块，属于ABB S800 I/O系列。ABB LDGRB-01模块主要用于快速且精确地测量旋转编码器的绝对位置，通过编码器终端实现对转子位置的准确读取。LDGRB-01 3BSE013177R1模块支持与编码器终端进行24V电气接口通信，该接口可以是并行或串行模式，从而提供了灵活的连接选项。此外，ABB LDGRB-01模块还能够为速度监控仪表和脉冲编码器提供模拟信号和脉冲信号输出。在ABB控制系统中，LDGRB-01模块通常通过光纤DDCS接口与AMC-33（应用与电机控制板）等控制器平台进行高速数据通信，实现位置信息的可靠传输和处理。这款模块在需要精确定位和速度反馈的工业应用中发挥着关键作用，是提高控制系统性能和精度的重要组成部分。

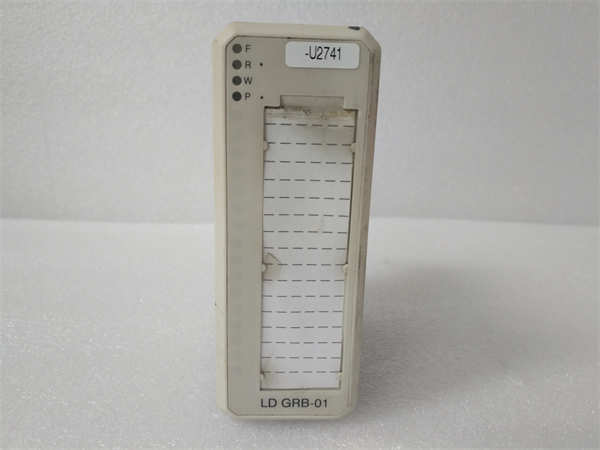

LDGRB-01 3BSE013177R1 ABB

技术规格

产品型号：LDGRB-01 3BSE013177R1

制造商：ABB

产品类型：灰色编码器接口模块

所属系列：S800 I/O

编码器接口：24V电气接口(并行或串行)

位置传感器支持：灰色编码器(绝对式)

速度信号输出：模拟信号

脉冲信号输出：支持

通信接口：光纤DDCS(发送Tx和接收Rx)

安装方式：模块化安装，适用于S800 I/O机笼

主要特点和优势

ABB LDGRB-01 3BSE013177R1灰色编码器接口模块具有诸多显著的特点和优势，使其在工业自动化领域的位置反馈应用中表现出色。其主要优势在于能够实现对绝对式灰色编码器的高速和高精度读取，确保了位置信息的准确性和实时性。LDGRB-01模块灵活的编码器接口支持并行和串行两种通信模式，方便了与不同类型编码器的连接。除了位置信息，ABB LDGRB-01还能提供模拟速度信号和脉冲信号输出，进一步扩展了其功能和应用范围。通过集成的光纤DDCS接口，LDGRB-01 3BSE013177R1能够与ABB的控制系统进行快速可靠的数据通信，保证了控制系统的实时响应和高性能运行。此外，作为ABB S800 I/O系列的一员，ABB LDGRB-01具有良好的可靠性和易于维护的特点，能够适应各种严苛的工业环境。

应用领域

ABB LDGRB-01 3BSE013177R1灰色编码器接口模块广泛应用于需要精确位置和速度反馈的工业自动化领域。在电机控制应用中，LDGRB-01能够准确读取电机转子的绝对位置，为高性能伺服控制系统提供关键的位置反馈信号。在机器人技术领域，ABB LDGRB-01可用于关节和轴的位置检测，实现机器人的精确运动控制。在物料输送系统中，该模块能够提供精确的位置信息，用于同步和协调不同部分的运动。此外，ABB LDGRB-01也常用于印刷机械、纺织机械、包装机械等需要高精度位置控制的自动化设备中，例如与SCYC 55830（测速终端板）和AMC-3（应用与电机控制板）配合使用，实现精确的电机位置和速度控制。

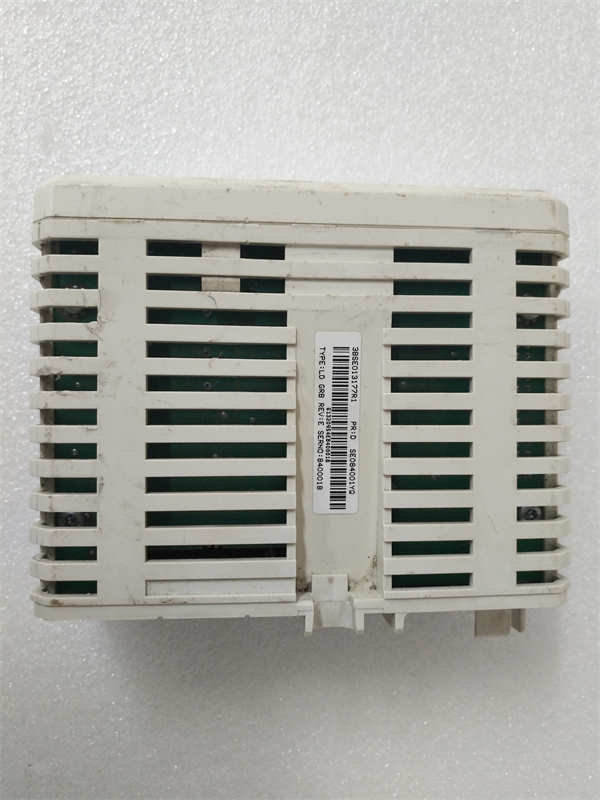

LDGRB-01 3BSE013177R1 ABB

相关产品

SCYC 55830(Tachoterminal board):一种测速终端板，常与LDGRB-01配合使用，接收其模拟速度信号。

AMC-3(Application&Motor control board):ABB的应用与电机控制板，LDGRB-01通过光纤DDCS接口与其通信，传输位置信息。

NTAC(Pulse encoder interface):一种脉冲编码器接口，有时也与LDGRB-01的脉冲输出连接。

ABB S800 I/O系列模块:与LDGRB-01同属于S800 I/O系列的其他输入/输出模块，用于构建完整的自动化系统。

ABB AC800M控制器:ABB的高性能PLC控制器，可与包含LDGRB-01的S800 I/O系统进行通信和控制。

ABB Drives:ABB的各种交流和直流驱动器，其控制系统通常需要来自如LDGRB-01编码器接口模块的位置反馈。

ABB Encoders:与LDGRB-01兼容的各种绝对式灰色编码器。

安装前准备：在安装ABB LDGRB-01 3BSE013177R1模块之前，请务必查阅相关的ABB S800 I/O系统和LDGRB-01模块的用户手册，了解详细的安装步骤和接线要求。确保S800 I/O机笼已正确安装并供电。根据所使用的编码器类型（并行或串行），准备好相应的连接电缆。仔细检查编码器的电源和信号线是否符合LDGRB-01的接口要求。在将LDGRB-01模块插入S800 I/O机笼的插槽时，请确保对准并轻轻推入，直至锁定。连接编码器和外部设备（如测速仪、脉冲计数器）的信号线。最后，连接光纤DDCS接口到相应的控制器模块。

维护建议：为了确保ABB LDGRB-01 3BSE013177R1模块的长期稳定运行，建议定期检查模块在S800 I/O机笼中的连接是否牢固。保持模块表面清洁，避免灰尘积聚，影响散热。定期检查编码器及其连接电缆是否损坏或松动。如果使用光纤通信，请确保光纤连接器清洁且没有弯曲或损坏。建议定期使用ABB提供的诊断工具或软件，检查LDGRB-01模块的运行状态和通信连接。如果发现任何异常，请及时查阅用户手册进行故障排除或联系ABB技术支持。

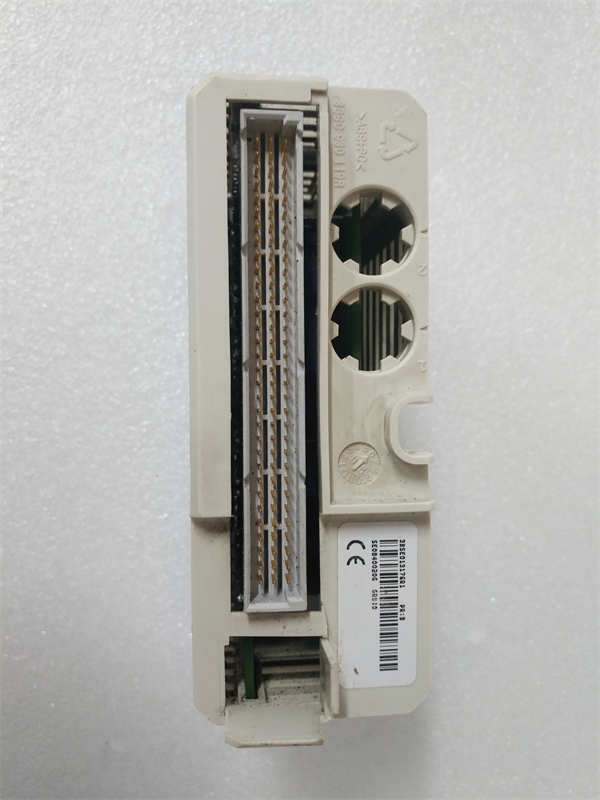

LDGRB-01 3BSE013177R1 ABB

产品保障

ABB对其ABB LDGRB-01 3BSE013177R1灰色编码器接口模块提供标准的质量保证。
