MPL-B540K-SJ24AA A A-B 伺服电机

Description

MPL-B540K-SJ24AA A-B伺服电机的详细信息整理，基于提供的搜索资源：

产品说明

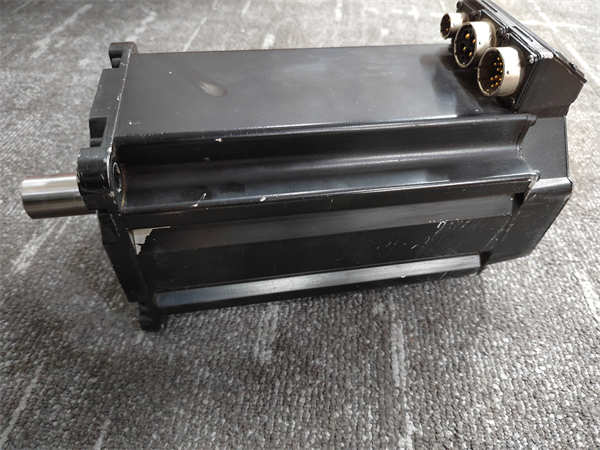

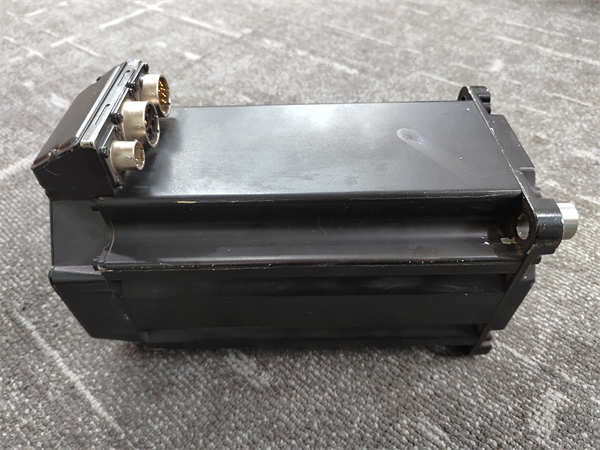

MPL-B540K-SJ24AA是Allen-Bradley（罗克韦尔自动化）推出的一款低惯量交流伺服电机，专为工业自动化领域的高精度位置和速度控制设计。它采用永磁同步技术，配备单圈高分辨率编码器（支持Hiperface协议），可实现精准的位置反馈。电机内置24V直流制动器，适用于需要快速制动的场景，并采用紧凑的165毫米框架设计，便于安装。

MPL-B540K-SJ24AA A A-B

产品参数

型号：MPL-B540K-SJ24AA

制造商：Allen-Bradley

电气与机械性能：

额定电压：400V AC。

额定功率：5.4 kW。

额定转速：4000 rpm。

连续失速扭矩：172磅/英寸（约19.4 N・m，）。

峰值失速扭矩：420磅/英寸（约47.4 N・m，）。

转子惯量：0.014 lb・in・s²（约0.00147 kg・m²，）。

物理规格：

框架尺寸：165毫米。

磁体堆叠长度：101.6毫米（4英寸）。

重量：约33磅（15 kg，）。

编码器与接口：

编码器类型：1024 Sin/Cos绝对值单圈编码器，支持Hiperface协议。

连接器：圆形卡口连接器，180°可旋转。

产品规格

设计规格：

采用低惯量转子设计，响应速度快，适合高速动态应用。

集成单圈高分辨率编码器，确保位置控制精度。

支持24V直流制动器，提供可靠的制动功能。

防护与安装：

防护等级：默认IP50，可选配轴封提升至IP66（需单独购买密封套件）。

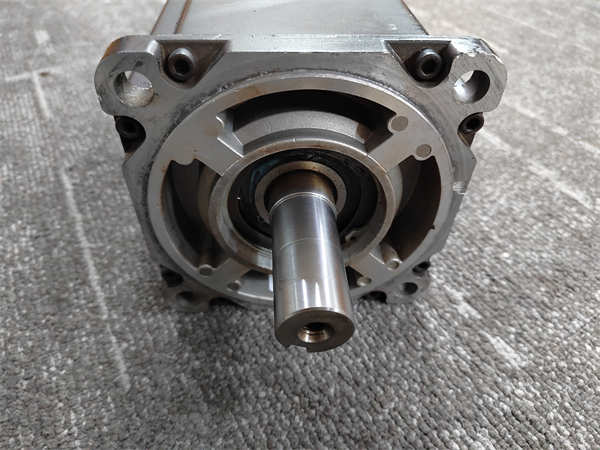

安装方式：IEC公制法兰，带自由安装孔（FF型），轴键设计便于机械连接）。

系列

MPL-B540K-SJ24AA属于Allen-Bradley MPL系列低惯量永磁旋转伺服电机。该系列电机以高扭矩密度、紧凑设计和可靠性著称，覆盖0.16-18.6 kW功率范围，支持8000 rpm额定转速，适用于多种工业自动化场景。

MPL-B540K-SJ24AA A A-B

特征

性能优势：

高精度与高响应：低惯量设计结合高分辨率编码器，实现快速动态响应和精准定位。

高效节能：永磁同步技术提升能源效率，降低运行成本。

耐用性：采用优质材料和工艺，适应工业环境的严苛要求。

设计特点：

集成圆形卡口连接器，简化接线，支持快速安装。

可选配轴封套件，增强防尘防潮能力。

支持Hiperface协议，确保编码器与控制系统的高速、稳定通信。

作用与用途

作用：

将电信号转换为精确的机械运动，实现设备的位置、速度和扭矩控制。

通过内置编码器提供实时反馈，支持闭环控制系统，确保运动精度。

用途：

作为工业自动化设备的核心执行元件，驱动机械部件完成精准动作。

适用于需要快速启停、频繁换向或高精度定位的应用。

应用领域

工业自动化：用于生产线、装配设备、输送系统等，实现精准的运动控制。

机器人技术：支持机器人关节的高速、高精度运动，提升作业效率。

包装与印刷：控制卷材进给、标签定位等，确保生产过程的稳定性。

机床与金属加工：驱动刀具或工作台，满足精密加工的需求。

其他领域：广泛应用于需要高动态性能和精准控制的场景，如半导体制造、纺织机械等。

MPL-B540K-SJ24AA A A-B

总结

MPL-B540K-SJ24AA A-B伺服电机凭借其低惯量、高精度和可靠的制动设计，成为工业自动化领域的理想选择，尤其在需要快速响应和精准定位的应用中表现优异。其紧凑的结构和灵活的配置进一步提升了适用性，适用于多种复杂工业场景。
