NI-9505 NI 电机驱动模块

Description

NI-9505 NI电机驱动模块产品详解

产品概述

NI-9505是美国国家仪器（National Instruments，简称NI）公司推出的一款高性能、紧凑型的C系列模块化仪器。它是一款全H桥有刷直流伺服电机驱动模块，专为需要精确控制电机运动的应用而设计。NI-9505集成了内置编码器接口和电流传感器，可直接连接到执行机构，如分马力有刷直流伺服电机、继电器、灯、电磁阀和阀门。

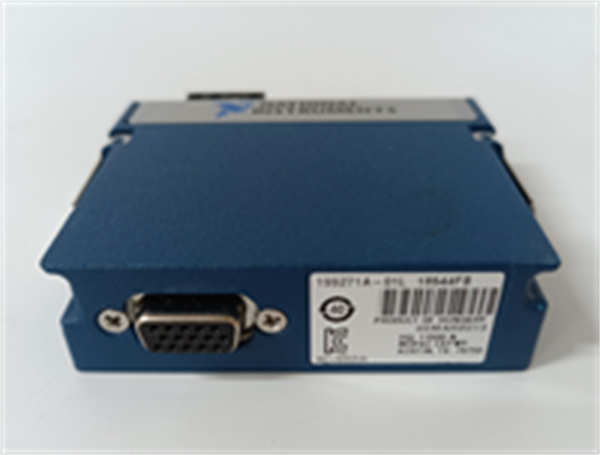

NI-9505 NI

主要特点

全H桥设计:提供对电机进行正转、反转和制动的完全控制。

内置编码器接口:方便连接编码器，实现闭环控制，提高控制精度。

电流传感器:实时监测电机电流，保护电机，并为控制算法提供反馈。

低功耗:功耗低，适合电池供电或空间有限的应用。

小尺寸:模块化设计，尺寸紧凑，易于集成到各种系统中。

FPGA可编程:基于FPGA，可灵活配置，适应多种应用需求。

产品参数与规格

型号:NI-9505

功耗‌：‌活动功耗为100 mW，‌睡眠模式下功耗低至0.4 mW2

工作温度范围‌：‌-40至70°C2

存储温度范围‌：‌-40至85°C2

连接器‌：‌9针DSUB母连接器，‌螺丝端子连接器

编码器接口:支持多种编码器类型和分辨率。

通信接口:通过NI-DAQmx驱动程序与主机进行通信。

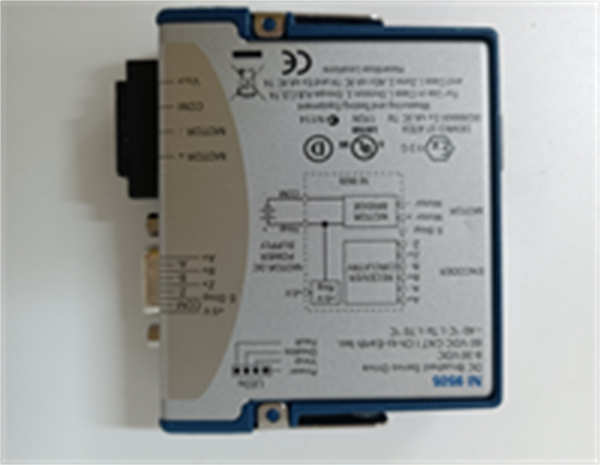

NI-9505 NI

系列介绍

NI-9505属于NI C系列模块化仪器。C系列模块化仪器是NI推出的一个高度灵活、可定制的模块化仪器平台，可用于构建各种测试和测量系统。

作用与用途

电机控制:精确控制有刷直流伺服电机的速度、位置和扭矩。

运动控制:用于构建各种运动控制系统，如机器人、自动化生产线等。

阀门控制:控制电磁阀和阀门，实现流体控制。

开关控制:控制继电器和灯等负载。

应用领域

工业自动化:机器人、自动化生产线、包装机械等。

测试测量:电机性能测试、运动控制系统测试等。

教育科研:电机控制实验、运动控制教学等。

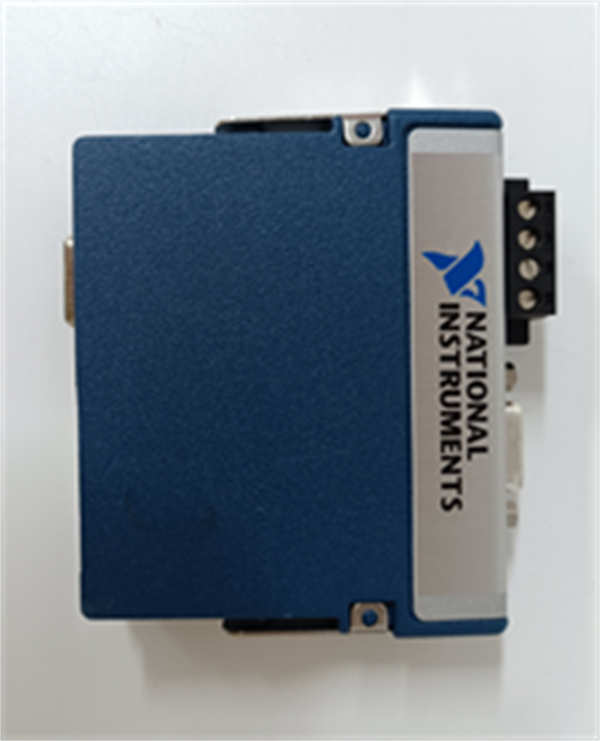

NI-9505 NI

优势

灵活配置:FPGA可编程，可根据应用需求定制功能。

高性能:响应速度快，控制精度高。

易于使用:通过NI-DAQmx驱动程序，编程简单。

可靠性高:采用工业级设计，可靠性高。
