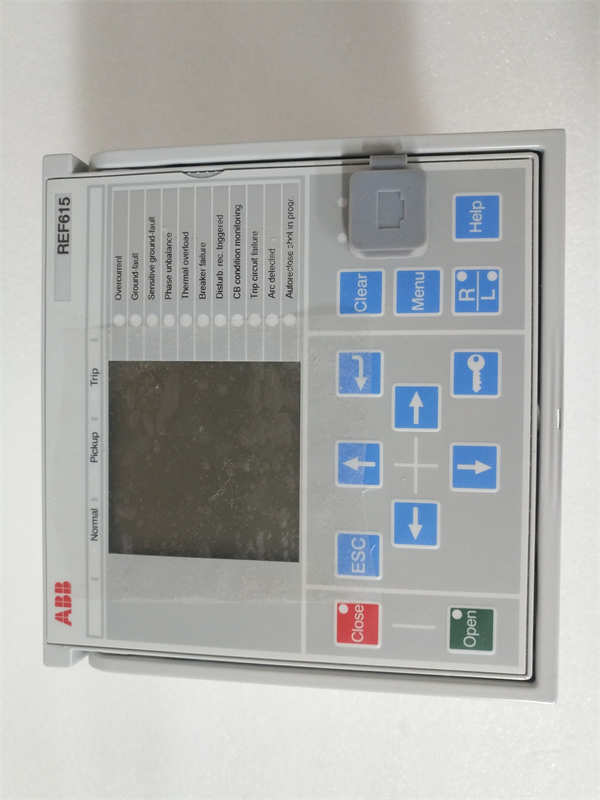

ABB REF615A_1G HAFNAEFCBGC1BQK11G是ABB Relion®615系列馈线保护和控制继电器中的一员。REF615系列是一款紧凑且多功能的解决方案，专为公用事业和工业配电系统中的架空线路和电缆馈线的保护、控制、测量和监视而设计，适用于辐射状、环状和网状配电网络，无论是否包含分布式发电。ABB REF615A_1G HAFNAEFCBGC1BQK11G继承了615系列的特点，通过在一个继电器中集成保护、控制、监视和测量功能，为中压应用提供了经济高效且可靠的解决方案。该型号ABB REF615A_1G HAFNAEFCBGC1BQK11G支持多种通信协议，包括IEC 61850，能够实现与其他变电站自动化设备之间的互操作性，并简化了系统集成。其紧凑的可插拔单元设计进一步方便了安装、调试和维护工作，是现代化配电网络中馈线保护的理想选择。
REF615A_1G HAFNAEFCBGC1BQK11G ABB
技术规格
产品型号：REF615A_1G HAFNAEFCBGC1BQK11G
制造商：ABB
产品类型：馈线保护和控制继电器(Feeder Protection and Control Relay)
所属系列：Relion®615系列
保护功能：过流保护(方向性和非方向性),接地故障保护(多种方案),电压保护,频率保护,功率保护,可选弧光保护,可选快速故障定位
通信协议：IEC 61850(Editions 1和2),IEC 61850-9-2 LE(可选),IEC 60870-5-103,Modbus®,DNP3,可选Profibus DPV1(通过SPA-ZC 302转换器)
以太网接口：通常包含多个RJ45接口，支持HSR和PRP
安装方式：面板安装，可插拔单元
主要特点和优势
一体化保护与控制：ABB REF615A_1G HAFNAEFCBGC1BQK11G在一个紧凑的设备中集成了馈线保护、控制、测量和监视功能，减少了所需的硬件数量，降低了系统复杂性和成本。
全面的接地故障保护：提供广泛的接地故障保护方案，包括独特的多频导纳接地故障保护，具有更高的灵敏度和选择性，适用于不同的接地方式。
可选的先进功能：ABB REF615A_1G HAFNAEFCBGC1BQK11G可选配先进且快速的短路和接地故障定位、弧光保护和高速输出等功能，进一步增强了系统的保护和诊断能力。
支持IEC 61850标准：全面支持IEC 61850 Editions 1和2，包括HSR和PRP冗余协议以及GOOSE通信，实现了与其他变电站自动化设备之间的高度互操作性和可靠通信。可选支持IEC 61850-9-2 LE过程总线，减少布线并实现受监视的通信。
用户友好的HMI：配备大型图形化显示屏，可显示用户可定制的单线图(SLD)，可通过本地或易于使用的Web浏览器HMI访问，方便操作和监视。
全面的生命周期服务：ABB提供广泛的生命周期服务，确保ABB REF615A_1G HAFNAEFCBGC1BQK11G在整个使用寿命期间都能保持最佳性能。
REF615A_1G HAFNAEFCBGC1BQK11G ABB
应用领域
ABB REF615A_1G HAFNAEFCBGC1BQK11G馈线保护和控制继电器适用于各种公用事业和工业配电系统中的馈线保护：
架空线路保护：为中压和高压架空输电线路提供主保护和后备保护。
电缆馈线保护：为地下电缆馈线提供可靠的保护和控制。
辐射状网络：适用于简单的单端供电配电网络。
环状网络：适用于具有多个电源的环形配电网络。
网状网络：适用于复杂的互联配电网络。
包含分布式发电的网络：能够适应包含风力发电、太阳能发电等分布式电源的配电网络。
相关产品
ABB REF611:611系列馈线保护继电器，功能集略有不同，适用于不同的应用场景。
ABB REF620:620系列馈线保护和控制继电器，具有更高的性能和更丰富的功能。
ABB PCM600:保护和控制IED管理器，用于配置、整定和分析REF615等继电器。
ABB SPA-ZC 302:协议转换器，用于将Profibus DPV1集成到REF615系统中。
ABB Relion®系列继电器:ABB全面的保护和控制继电器产品线，涵盖各种应用。
安装前准备：在安装ABB REF615A_1G HAFNAEFCBGC1BQK11G馈线保护继电器之前，请务必仔细阅读相关的产品文档和安装手册，了解详细的电气参数、接线图和安装要求。确保安装环境符合继电器的温度、湿度和电磁兼容性要求。根据应用需求配置好电源、电流互感器(CT)、电压互感器(VT)和通信网络的连接。建议由具备高压电气和继电保护专业知识的工程师进行安装和调试。
维护建议：为了确保ABB REF615A_1G HAFNAEFCBGC1BQK11G馈线保护继电器的长期稳定运行，建议定期检查继电器的连接线缆是否松动或腐蚀，确保信号和电源连接的可靠性。定期检查继电器的工作状态和告警信息。建议使用ABB PCM600软件进行定值检查和事件记录分析。按照ABB的建议进行定期维护和功能测试，以确保继电器在需要时能够可靠动作。
REF615A_1G HAFNAEFCBGC1BQK11G ABB
产品保障
ABB对其ABB REF615A_1G HAFNAEFCBGC1BQK11G馈线保护和控制继电器提供标准的质量保证。
