SR750-P5-G5-S5-HI-A20-R-T GE 馈线管理继电器

Description

SR750-P5-G5-S5-HI-A20-R-T GE馈线管理继电器是GE Vernova(原GE Grid Solutions)Multilin系列中一款先进的数字式保护和管理继电器，专为配电馈线应用而设计。该型号的具体配置由订货代码SR750-P5-G5-S5-HI-A20-R-T标识，它集成了全面的保护、控制、监视和计量功能，旨在提高电力系统的可靠性、安全性并优化运行效率。SR750-P5-G5-S5-HI-A20-R-T GE馈线管理继电器适用于各种馈线配置，能够提供快速可靠的保护，并具备强大的通信能力，可方便地集成到自动化系统中。其增强的显示和用户界面使得本地操作和信息查看更加便捷。

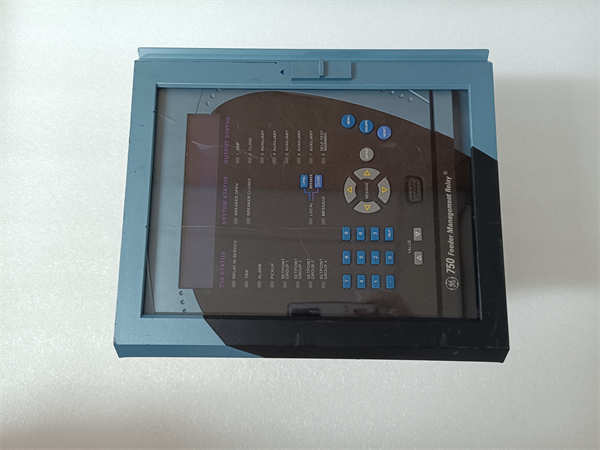

SR750-P5-G5-S5-HI-A20-R-T GE

技术规格

产品型号:SR750-P5-G5-S5-HI-A20-R-T

制造商:GE Vernova(原GE Grid Solutions)

产品类型:数字式馈线管理继电器

相电流输入:5 A

接地电流输入:5 A(零序)

敏感接地电流输入:5 A

电源电压:HI(88-300 Vdc,70-265 Vac 48-62 Hz)

模拟量输出:A20(八个4-20 mA)

断路器状态指示LED:R(红色表示断路器合闸)

显示:T(增强型显示屏，带以太网接口)

保护功能(典型):过流保护(相、地、负序、方向)、过/欠压、过/欠频、断路器失灵、自动重合闸、涌流闭锁、弧光保护(可能需要额外模块)等(具体功能取决于配置)

控制功能(典型):断路器控制、合闸/跳闸逻辑、遥控操作等

通信接口:以太网、RS-485、Modbus TCP/IP、IEC 60870-5-103/104等

数字量输入/输出:可配置

计量功能:电压、电流、功率、电能、频率、功率因数、需量等

故障录波:具有故障录波功能

主要特点和优势

SR750-P5-G5-S5-HI-A20-R-T GE馈线管理继电器具有以下显著特点和优势：

全面的保护功能：提供多种保护元件，可应对各种馈线故障类型，确保系统安全。

集成管理功能：除了保护，还具备控制、监视和计量功能，实现对馈线的全面管理。

增强型显示(T)：提供更清晰、更丰富的信息显示，方便用户本地操作和状态查看，并集成以太网接口。

灵活的通信能力：支持多种工业标准通信协议，易于集成到SCADA和自动化系统中。

高可靠性：GE Multilin系列以其高可靠性和在恶劣工业环境下的稳定运行而闻名。

模块化设计：方便安装、维护和更换。

强大的计量功能：提供精确的电压、电流、功率和电能计量，有助于能源管理和成本控制。

故障分析能力：具备事件记录和故障录波功能，方便用户进行故障诊断和系统分析。

可配置的I/O：允许用户根据具体应用需求配置数字量和模拟量输入/输出。

红色断路器合闸LED(R)：提供直观的断路器状态指示。

多种电流输入配置(P5-G5-S5)：5A相电流、5A接地电流和5A敏感接地电流输入，适应不同的接地系统和灵敏度需求。

宽范围电源(HI)：适应多种供电电压环境。

多个模拟量输出(A20)：提供八个4-20 mA模拟量输出，用于远传测量值或其他过程变量。

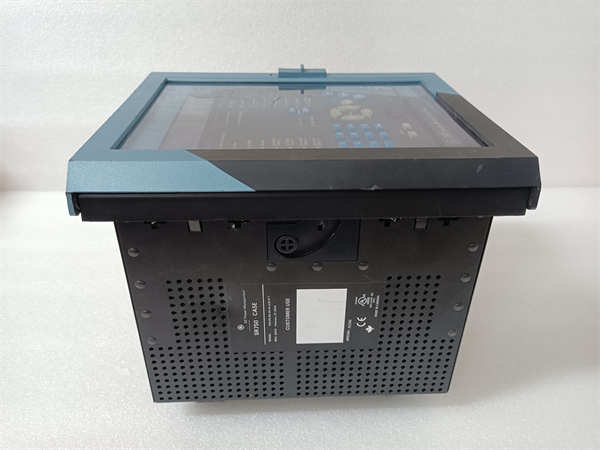

SR750-P5-G5-S5-HI-A20-R-T GE

应用领域

SR750-P5-G5-S5-HI-A20-R-T GE馈线管理继电器广泛应用于以下领域：

配电系统：作为中压和高压配电馈线的主保护和管理单元。

工业电力系统：保护和管理工厂、矿山、石化等行业的电力馈线。

商业建筑：用于大型商业综合体的电力馈线保护和管理。

可再生能源：用于分布式发电(如光伏、风电)并网馈线的保护。

变电站自动化：作为馈线间隔控制和保护单元，集成到变电站自动化系统中。

安装前准备

在安装SR750-P5-G5-S5-HI-A20-R-T GE馈线管理继电器之前，请务必仔细阅读GE Vernova提供的产品手册和安装指南。确保安装环境符合继电器的技术要求。检查继电器的型号和订货代码是否与实际需求一致。准备好正确的接线图、电源线、电流/电压输入线、控制输出线和通信线缆。确保所有外部设备的额定值与继电器的输入/输出规格兼容。在进行任何接线操作之前，务必断开所有电源。将继电器安装到清洁、干燥且通风良好的控制柜中，并确保固定牢固。

维护建议

为了确保SR750-P5-G5-S5-HI-A20-R-T GE馈线管理继电器的长期可靠运行，建议定期进行维护：

定期检查继电器的接线端子是否紧固。

保持继电器表面清洁，避免灰尘积聚，影响散热。

定期检查继电器的指示灯和显示屏是否工作正常。

检查通信连接是否稳定。

建议定期使用EnerVista软件对继电器进行功能测试和参数校验。

根据GE Vernova的建议，定期检查和更新继电器的固件。

记录继电器的运行数据和维护情况。

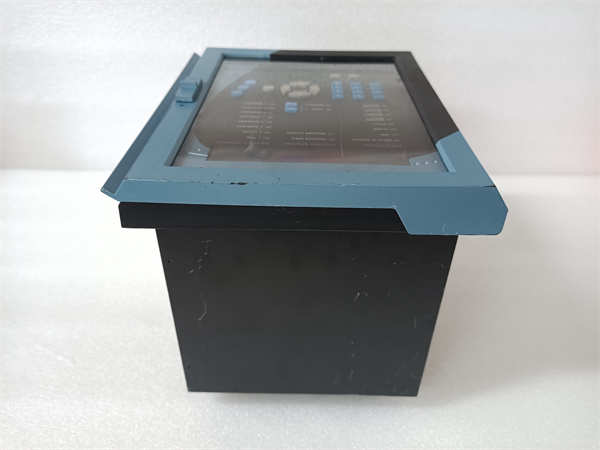

SR750-P5-G5-S5-HI-A20-R-T GE

产品保障

GE Vernova对SR750-P5-G5-S5-HI-A20-R-T馈线管理继电器提供标准的质量保证。在保修期内，如果产品因制造缺陷而发生故障，将提供维修或更换服务。
