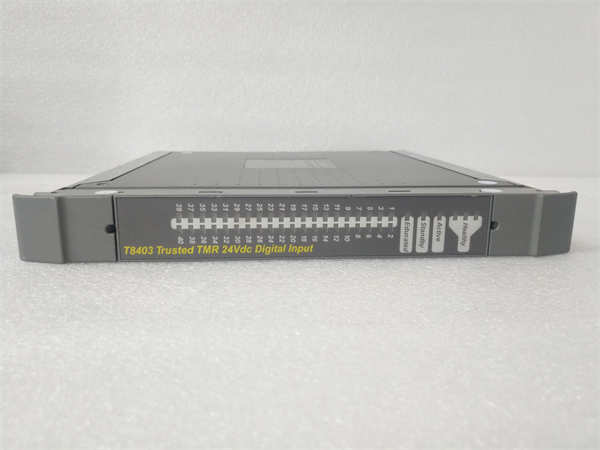

T8403 ICS TRIPLEX是一款高可靠性的三重模件冗余(TMR)24Vdc数字输入模块，属于ICS TRIPLEX可信控制系统的重要组成部分。作为ICS TRIPLEX容错控制解决方案的关键I/O组件，T8403模块专为需要最高安全性和可用性的工业应用而设计。ICS TRIPLEX系统以其卓越的TMR架构而闻名，该架构通过三重化的硬件和表决逻辑，能够有效屏蔽单点故障，确保控制系统的持续稳定运行和最高的安全性。T8403 ICS TRIPLEX数字输入模块能够接收来自现场24Vdc数字传感器和开关信号，并将这些信号可靠地传输至ICS TRIPLEX控制器进行处理。其TMR设计意味着每个输入通道都由三个完全独立的电路并行处理，并通过内部的硬件表决机制消除任何单一的硬件故障，从而保证了输入信号的完整性和可靠性。在对安全性要求极为苛刻的工业环境中，T8403 ICS TRIPLEX数字输入模块是构建高可信度控制系统的理想选择。
T8403 ICS TRIPLEX
技术规格
产品型号：T8403
制造商：ICS TRIPLEX(Rockwell Automation)
产品类型：TMR 24Vdc数字输入模块(Trusted TMR 24Vdc Digital Input Module)
输入通道数：32(分为4个8通道组)
输入电压范围：24Vdc(19.2Vdc至30Vdc)
输入电流：典型7 mA 24Vdc
输入类型：灌电流(Sinking)
隔离电压：500 Vac(通道至系统逻辑)
在线更换(Hot Swap)：支持
故障诊断：内置故障检测和报告能力
供电电压：由ICS TRIPLEX系统背板提供
工作温度：-40°C至+70°C
存储温度：-40°C至+85°C
湿度范围：5%至95%非冷凝
安装方式：插入ICS TRIPLEX系统机架的指定插槽
主要特点和优势
T8403 ICS TRIPLEX数字输入模块的核心优势在于其卓越的可靠性和安全性。采用真正的三重模件冗余(TMR)架构，每个输入通道都由三个独立的硬件电路并行处理，并通过硬件表决逻辑对三个通道的信号进行实时比较和仲裁，从而完全消除了单点故障对输入信号可靠性的影响。这种TMR设计确保了即使在一个或两个子系统中发生故障的情况下，模块仍能提供正确可靠的输入数据。T8403 ICS TRIPLEX模块支持在线更换(Hot Swap)，这意味着在系统运行过程中可以安全地更换故障模块，而不会导致系统停机，极大地提高了系统的可用性和可维护性。模块具备完善的内置故障检测和报告功能，能够及时обнаружение并报告内部的硬件故障，方便用户进行维护和诊断。每个输入通道都经过电气隔离，有效保护了控制系统免受现场信号的干扰。T8403 ICS TRIPLEX设计用于接收标准的24Vdc数字输入信号，广泛兼容各种工业传感器和开关。作为ICS TRIPLEX可信控制系统的一部分，T8403能够与ICS TRIPLEX的其他TMR模块无缝集成，构建一个高度安全可靠的整体控制解决方案。
T8403 ICS TRIPLEX
应用领域
T8403 ICS TRIPLEX TMR 24Vdc数字输入模块专为对安全性要求极高的工业应用而设计。在石油天然气行业的安全仪表系统(SIS)中，T8403可用于监测各种安全相关的开关和传感器信号，例如紧急停车按钮、限位开关、压力开关和温度开关等，为工厂的安全联锁和保护功能提供可靠的输入数据。在化工行业，T8403 ICS TRIPLEX可应用于过程安全系统(PSS)，监测关键工艺参数和安全设备的状态，确保生产过程的安全稳定。在核电行业，ICS TRIPLEX系统及其TMR模块，包括T8403，被广泛应用于安全关键控制系统，例如反应堆保护系统和安全联锁系统，保障核电站的安全运行。此外，T8403也适用于其他需要高可靠性和高可用性的工业领域，例如海上平台、大型工业锅炉控制、以及重要的基础设施控制系统。
相关产品
与T8403 ICS TRIPLEX TMR 24Vdc数字输入模块相关的产品包括：
T8431 ICS TRIPLEX：TMR 24Vdc数字输出模块，用于控制现场24Vdc执行机构。
T8461 ICS TRIPLEX：TMR模拟量输入模块，用于接收来自模拟量传感器的信号。
T8468 ICS TRIPLEX：TMR模拟量输出模块，用于输出模拟量控制信号。
T8151 ICS TRIPLEX：TMR控制处理器模块，是ICS TRIPLEX控制系统的核心处理单元。
T8110B ICS TRIPLEX：TMR通信接口模块，用于与其他控制系统或上位机进行通信。
ICS TRIPLEX系统机架：用于安装和连接ICS TRIPLEX系统的各个TMR模块和电源模块。
ICS TRIPLEX编程和组态软件：用于配置和编程ICS TRIPLEX控制系统。
T8403 ICS TRIPLEX
安装前准备：在安装T8403 ICS TRIPLEX TMR 24Vdc数字输入模块之前，请务必参考ICS TRIPLEX系统的安装手册和相关模块的技术文档。确保ICS TRIPLEX系统机架已正确安装并供电。检查T8403模块的包装是否完好，确认模块没有物理损坏。根据系统接线图，准备好连接现场24Vdc数字传感器和开关的电缆，并确保电缆的长度和屏蔽符合要求。在将模块插入机架之前，请确保机架的电源已断开。将T8403模块对准机架上的指定插槽，并轻轻推入直至完全连接。按照接线图，正确连接现场输入信号线缆至T8403模块的接线端子。
维护建议：为了确保T8403 ICS TRIPLEX TMR 24Vdc数字输入模块的长期可靠运行，建议遵循ICS TRIPLEX系统的维护规程。定期检查模块在机架中的连接是否稳固。保持模块表面清洁，避免灰尘积聚。定期检查连接现场输入信号的电缆是否损坏或老化，连接是否可靠。利用ICS TRIPLEX系统的诊断功能，定期检查T8403模块的运行状态和故障报告。由于T8403支持在线更换，当模块报告故障时，可以在系统运行状态下安全地更换模块，但更换过程仍需遵循ICS TRIPLEX的操作规程。建议遵循ICS TRIPLEX的维护指南进行操作，以获得最佳的系统性能和可靠性。
