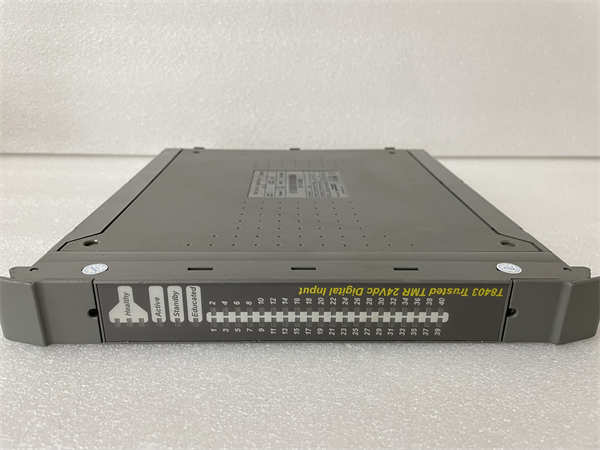

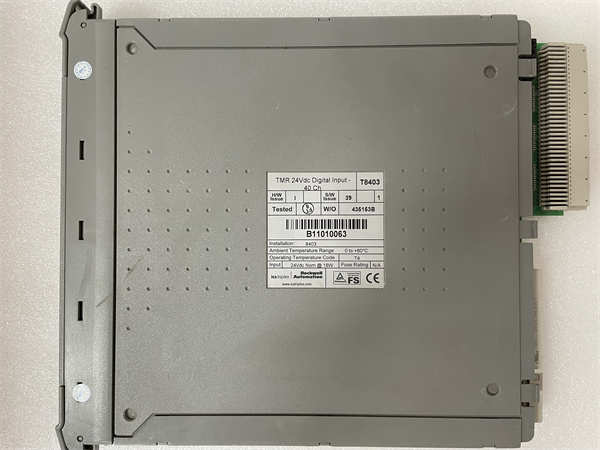

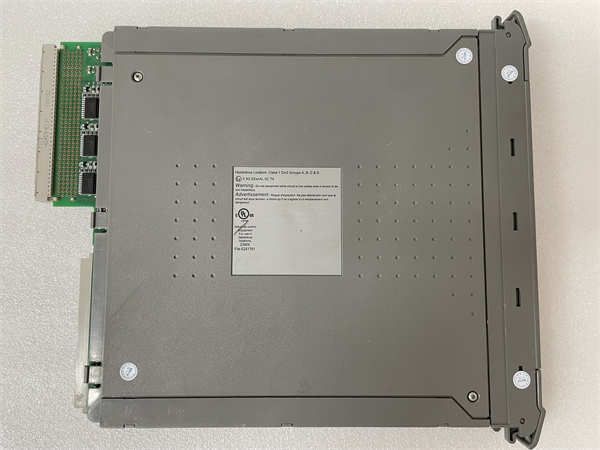

T8403 ICS TRIPLEX 可信 TMR 24Vdc 数字输入模块

Description

T8403 ICS TRIPLEX可信TMR 24Vdc数字输入模块是Rockwell Automation旗下ICS TRIPLEX可信容错控制系统中的关键组件。作为三重模冗余(TMR)架构的一部分，T8403 ICS TRIPLEX可信TMR 24Vdc数字输入模块专为需要极高可靠性和安全性的工业应用而设计。该模块用于接收来自现场24Vdc数字信号，例如传感器、开关和触点等，并将这些信号传输到ICS TRIPLEX控制系统中进行处理。T8403 ICS TRIPLEX可信TMR 24Vdc数字输入模块属于ICS TRIPLEX可信TMR系列，通过三个完全独立的并行输入通道和先进的表决逻辑，能够有效地屏蔽单个或甚至两个输入通道的故障，确保输入信号的正确性和可靠性，从而最大限度地减少因输入错误导致的安全风险和意外停机。在安全关键和高可用性应用中，T8403 ICS TRIPLEX可信TMR 24Vdc数字输入模块是构建可信赖控制系统的核心要素。

T8403 ICS TRIPLEX

技术规格

产品型号:T8403

制造商:ICS TRIPLEX(Rockwell Automation)

产品类型:可信TMR数字输入模块

输入电压:24Vdc(典型)

输入电压范围：19-30Vdc

输入通道数：32点

输入类型：灌电流或源电流，用户可配置

诊断功能：通道开路检测、短路检测、输入状态指示

工作温度：-20°C至+70°C

存储温度：-40°C至+85°C

安装方式:安装在ICS TRIPLEX系统机架中

主要特点和优势

T8403 ICS TRIPLEX可信TMR 24Vdc数字输入模块的核心优势在于其可信三重模冗余(TMR)架构。这种设计通过三个独立的输入通道对现场信号进行采样，并利用表决逻辑来确定最终的输入状态，从而有效地消除了因单个或甚至两个输入通道故障导致的错误数据。这种容错能力对于安全关键应用至关重要，能够确保控制系统接收到准确可靠的现场信息。T8403 ICS TRIPLEX可信TMR 24Vdc数字输入模块专为24Vdc输入信号设计，广泛兼容工业现场的各种传感器和开关。每个输入通道通常都具备完善的诊断功能，能够监测输入线路的状态，检测开路、短路等故障，并通过指示灯或系统报警进行提示，方便用户进行维护和故障排除。该模块与ICS TRIPLEX系统的其他模块无缝集成，易于配置和管理。其高可靠性和容错能力使其成为安全仪表系统(SIS)和高可用性控制应用的理想选择，能够显著提高系统的安全性和可靠性。

T8403 ICS TRIPLEX

应用领域

T8403 ICS TRIPLEX可信TMR 24Vdc数字输入模块专为需要最高级别安全性和可靠性的工业应用而设计。在石油和天然气行业，该模块广泛应用于紧急停车系统(ESD)、火灾和气体探测系统(F&G)等安全关键系统中，用于接收来自安全传感器的信号，确保在紧急情况下能够做出正确的响应。在化工行业，T8403 ICS TRIPLEX可信TMR 24Vdc数字输入模块用于监测安全联锁、限位开关等状态，防止危险过程的发生。在发电行业，该模块应用于电厂的关键保护和控制系统，接收来自保护开关和传感器的信号。此外，在核电、轨道交通等对安全性要求极高的行业，T8403 ICS TRIPLEX可信TMR 24Vdc数字输入模块也发挥着至关重要的作用。其容错特性使其能够在严苛的工业环境中提供持续可靠的输入信号，是保障人员和设备安全的关键组件。

相关产品

与T8403 ICS TRIPLEX可信TMR 24Vdc数字输入模块相关的产品包括ICS TRIPLEX TMR系列的其他模块，例如T8401 TMR控制器模块、T8461 TMR数字输出模块和T8451 TMR模拟量输入模块等。这些模块共同构成了一个完整的容错控制系统。此外，用户可能还需要T3000系统组态软件来配置和管理T8403模块。现场连接的24Vdc数字传感器、限位开关和触点等输入设备也是与该模块配合使用的相关产品。

安装前准备：在安装T8403 ICS TRIPLEX可信TMR 24Vdc数字输入模块之前，请务必参考ICS TRIPLEX系统的安装手册和安全指南。确保系统机架已正确安装并供电。确认模块与系统机架的兼容性。在插入模块之前，检查模块本身是否有物理损坏。根据接线图，仔细规划现场24Vdc输入设备的接线方式，并准备好符合要求的电缆和连接器。在进行任何接线操作之前，务必断开系统电源和现场设备的电源，确保安全。将T8403模块正确插入ICS TRIPLEX系统机架的指定插槽中，并固定牢固。

维护建议：为了确保T8403 ICS TRIPLEX可信TMR 24Vdc数字输入模块的长期可靠运行，建议遵循ICS TRIPLEX系统的维护规程。定期检查模块在机架中的连接是否稳固。观察模块上的指示灯状态，及时处理任何故障指示。定期检查现场接线端子是否松动或腐蚀。由于T8403属于TMR模块，系统通常具备在线故障诊断能力，应定期检查诊断报告，及时更换报告故障的通道或模块。避免在超出模块工作温度和湿度范围的环境下运行。建议定期对连接的现场输入设备进行检查和维护，确保其正常工作。

T8403 ICS TRIPLEX

产品保障

ICS TRIPLEX(Rockwell Automation)对T8403可信TMR 24Vdc数字输入模块提供全面的质量保证。我们承诺，在规定的保修期内，如果产品因制造缺陷而发生故障，我们将提供维修或更换服务。
