T940X,XAPMM,BATT,ENG SUITE 控制系统

Description

T940X,XAPMM,BATT,ENG SUITE控制系统的详细信息整合：

产品说明

T940X,XAPMM,BATT,ENG SUITE是一款分布式控制系统（DCS），专为工业自动化领域设计，支持复杂的连续控制、逻辑控制和顺序控制。其核心为策略引擎，可运行高精度算法，实现对生产过程的实时监控与优化。该系统基于模块化架构，支持冗余配置，适用于大规模工业应用，如能源、化工、水处理等领域。

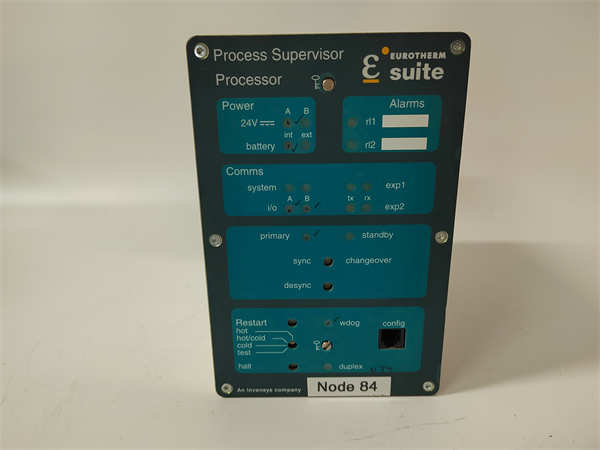

T940X, XAPMM, BATT, ENG SUITE

产品参数

型号：T940X,XAPMM,BATT,ENG

品牌：欧陆EUROTHERM

处理器：支持冗余处理器模件，自动无扰动切换，支持带电更换并自动初始化。

网络协议：

控制层：ALIN（对等式通讯）、ELIN（100Mbps高速以太网）。

I/O层：Profibus DPV1（12Mbps）、Modbus TCP/IP、Modbus RTU。

电源：支持冗余电源模块。

物理规格：

基座尺寸：402mm×180mm×24mm。

处理器模件尺寸：120mm×180mm×186mm。

环境要求：

工作温度：0°C至+50°C（部分资料未明确，需参考具体型号）。

存储温度：-40°C至+85°C。

产品规格

控制能力：

支持连续控制（如PID算法）、顺序控制（SFC组态）及复杂逻辑运算。

功能块库包含75种常用模块，支持用户自定义高级算法（如结构化文本ST）。

冗余配置：

处理器模件冗余、电源冗余、控制网络冗余（ALIN/ELIN）及现场总线冗余（Profibus）。

主备处理器实时同步，切换时间低至微秒级。

开放式架构：

支持第三方设备集成（如PLC、智能仪表），兼容多种现场总线协议。

I/O模块可分布式部署，减少布线成本。

组态与维护：

支持在线组态、修改及备份，支持汉化界面。

内置诊断功能（如看门狗监控），提供故障报警与日志记录。

所属系列

系列：欧陆EUROTHERM DCS控制系统系列，基于T103/T102/T100控制器升级，专注于工业自动化与过程控制。

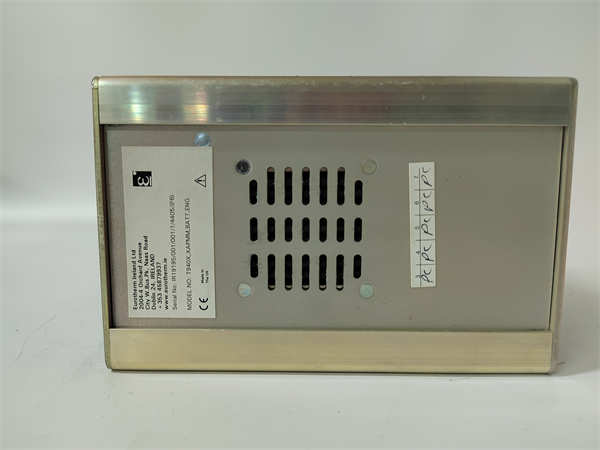

T940X, XAPMM, BATT, ENG SUITE

特征

高可靠性：冗余设计确保系统不间断运行，支持处理器模件带电更换。

灵活扩展：模块化架构支持分布式I/O部署，适应大规模系统需求。

多协议兼容：无缝集成多种工业网络（Profibus、Modbus、Ethernet），适配新旧设备。

实时性能：高速CPU与嵌入式操作系统支持复杂算法（如自适应PID），响应时间低至1ms。

易用性：图形化组态工具（如SFC顺控器）简化编程，支持在线调试与策略更新。

作用与用途

核心功能：

实时监控与控制工业生产过程，优化能源效率与产品质量。

支持批处理与连续生产，满足不同工艺需求。

典型用途：

替代传统PLC或DCS系统，提升控制精度与可靠性。

实现工厂数字化转型，支持远程监控与数据分析。

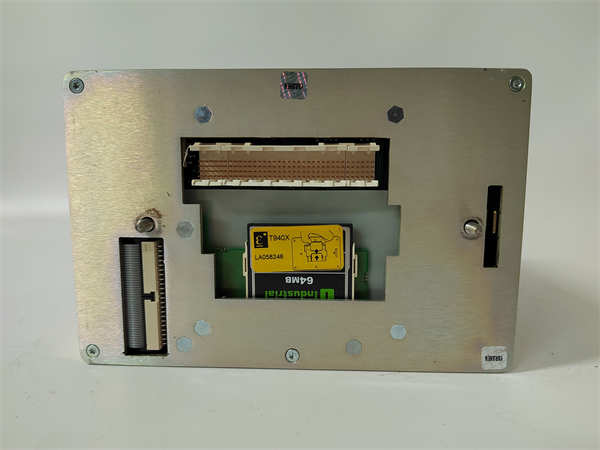

T940X, XAPMM, BATT, ENG SUITE

应用领域

能源行业：锅炉燃烧控制、电力监控、可再生能源管理。

化工与石化：反应釜控制、精馏塔优化、生产线自动化。

水处理：泵站监控、污水处理厂工艺控制。

制造业：汽车生产线、电子装配线、机器人协同控制。

特殊领域：玻璃熔炉温度控制、医药灭菌设备监控。
