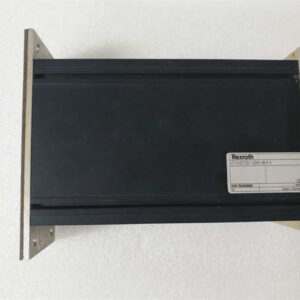

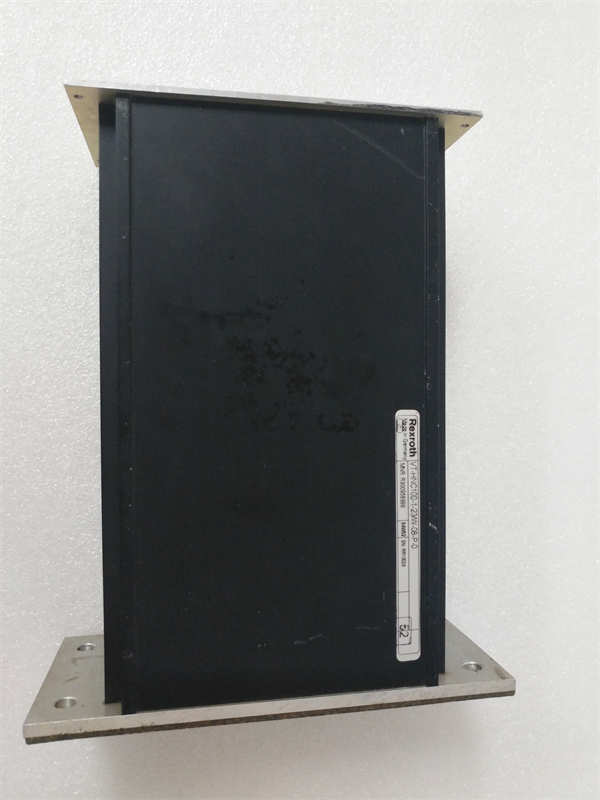

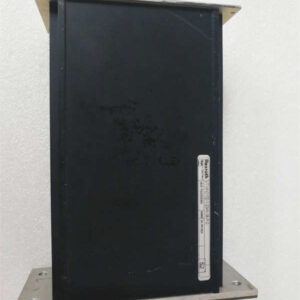

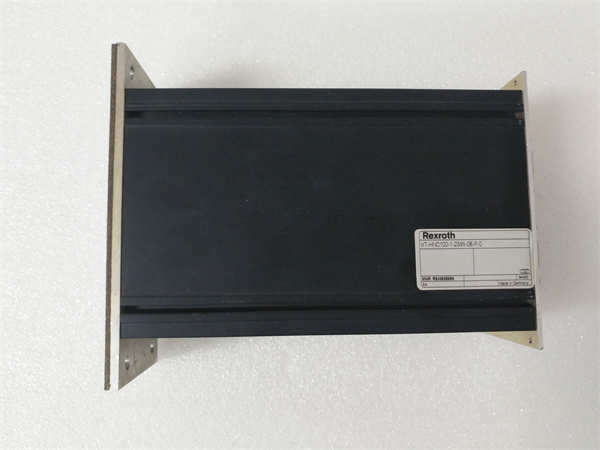

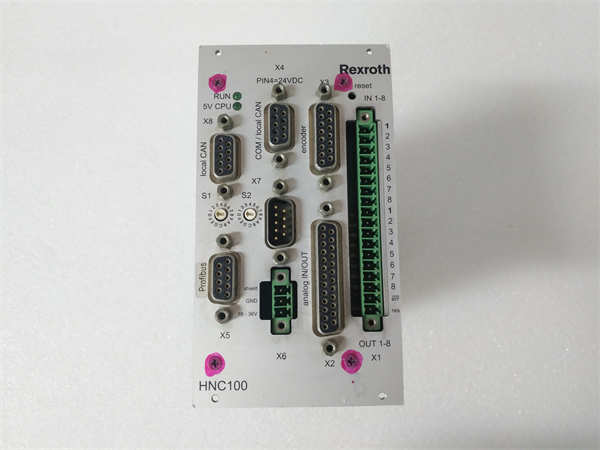

VT-HNC100-1-23 W-08-P-0 R00958999 REXRTOH 数字轴控制器

Description

Bosch Rexroth VT-HNC100-1-23/W-08-P-0 R00958999是一款高性能数字轴控制器，属于Bosch Rexroth Indramat VT-HNC系列。该系列控制器专为闭环控制液压和电气驱动而设计，满足工业自动化领域对高精度、高动态性能的需求。Bosch Rexroth VT-HNC100-1-23/W-08-P-0尤其适用于单液压轴的控制应用，例如在压机、传送线以及轨道车辆等设备中实现精确的位置、速度和压力控制。作为Bosch Rexroth领先的驱动控制技术代表，VT-HNC100-1-23/W-08-P-0集成了先进的控制算法和强大的处理能力，能够确保系统运行的稳定性和可靠性。这款数字轴控制器在自动化系统中扮演着核心角色，它接收来自上位控制系统的指令，并通过精确控制液压或电气伺服阀，实现对机械运动的精确管理，从而显著提升设备的性能和生产效率。

VT-HNC100-1-23 W-08-P-0 R00958999 REXRTOH

技术规格

产品型号：VT-HNC100-1-23/W-08-P-0

制造商：Bosch Rexroth(Indramat)

产品类型：数字轴控制器

控制轴数：1(液压轴)

数字量输入/输出：8

模拟量电流输入：4(4-20 mA)

感应式位置传感器：2

数字式位置传感器：EnDat

总线接口：PROFIBUS DP

处理器：16/32位MC68376

Flash EPROM：1 MB

EEPROM：8 KB

RAM：256 KB

供电电压：18至36 V DC

工作温度：0至50°C

安装方式：壁挂式安装

主要特点和优势

Bosch Rexroth VT-HNC100-1-23/W-08-P-0数字轴控制器具备诸多显著的特点和优势，使其成为工业自动化领域中单轴运动控制的理想选择。其高性能的16/32位MC68376处理器和充足的内存资源（1MB Flash EPROM,8KB EEPROM,256KB RAM）确保了快速且精确的信号处理和控制算法的执行。VT-HNC100-1-23/W-08-P-0支持多种位置传感器类型，包括两个感应式位置传感器和一个EnDat数字式位置传感器，提供了高度的灵活性以适应不同的应用需求。集成的PROFIBUS DP总线接口方便了与上位控制系统的快速可靠通信。此外，Bosch Rexroth VT-HNC100-1-23/W-08-P-0还配备了8个数字量输入/输出以及4个模拟量电流输入（4-20 mA），进一步增强了其与外部设备的集成能力。该控制器符合EC指令，并专为恶劣的工业环境设计，具有出色的抗干扰能力和机械强度，保证了长期稳定可靠的运行。

VT-HNC100-1-23 W-08-P-0 R00958999 REXRTOH

应用领域

Bosch Rexroth VT-HNC100-1-23/W-08-P-0数字轴控制器凭借其卓越的性能和灵活性，广泛应用于各种需要精确单轴运动控制的工业领域。在压机行业，VT-HNC100-1-23/W-08-P-0可以实现对压制力的精确控制和位置的精确定位，提高压制工艺的质量和效率。在传送线应用中，该控制器能够实现对物料输送速度和位置的精确控制，确保生产流程的顺畅和高效。在轨道车辆领域，Bosch Rexroth VT-HNC100-1-23/W-08-P-0可用于控制液压转向或制动系统，提供安全可靠的运行保障。此外，该控制器也适用于其他需要精确控制单液压轴的自动化设备，例如注塑机、金属加工机床等。

相关产品

VT-HNC100-2-XX/W-XX-P-0:Bosch Rexroth VT-HNC100系列双轴数字轴控制器。

VT-HNC100-4-XX/W-XX-P-0:Bosch Rexroth VT-HNC100系列四轴数字轴控制器。

HMV01.1R-Wxxx-xxxx-xxxx-NNNN:Bosch Rexroth IndraDrive Mi系列伺服驱动器，可与VT-HNC100控制器配合使用。

MSK系列伺服电机:Bosch Rexroth高性能伺服电机，与IndraDrive驱动器组成完整的运动控制解决方案。

HSA/HSB系列液压伺服缸:Bosch Rexroth液压执行机构，可由VT-HNC100控制器精确控制。

LC系列线性位移传感器:Bosch Rexroth位移反馈装置，可与VT-HNC100控制器连接以实现闭环位置控制。

SERCOS III通信模块:用于Bosch Rexroth驱动器和控制器之间的高速实时通信。

PROFIBUS DP通信模块:用于将Bosch Rexroth设备集成到PROFIBUS DP网络中。

安装前准备：在安装Bosch Rexroth VT-HNC100-1-23/W-08-P-0数字轴控制器之前，请务必仔细阅读相关的Bosch Rexroth产品手册和技术文档，了解详细的安装步骤、接线图和电源要求。确保安装环境符合控制器的温度和湿度要求，并提供足够的空间进行布线和散热。检查电源电压是否在允许的范围内（18至36 V DC）。根据应用需求，准备好与位置传感器、伺服阀、上位控制系统以及其他外部设备连接的电缆和连接器。建议由经过专业培训的电气工程师或自动化技术人员进行安装。

维护建议：为了确保Bosch Rexroth VT-HNC100-1-23/W-08-P-0数字轴控制器的长期稳定运行，建议定期检查控制器的接线是否松动或损坏。保持控制器外壳清洁，避免灰尘和污物积聚，影响散热。定期检查控制柜内的环境条件，确保温度和湿度在允许的工作范围内。建议使用Bosch Rexroth提供的诊断软件或工具，定期检查控制器的运行状态和参数设置。如果发现任何异常，请及时查阅相关手册进行故障排除或联系Bosch Rexroth技术支持。

VT-HNC100-1-23 W-08-P-0 R00958999 REXRTOH

产品保障

Bosch Rexroth对其Bosch Rexroth VT-HNC100-1-23/W-08-P-0数字轴控制器提供标准的质量保证。
