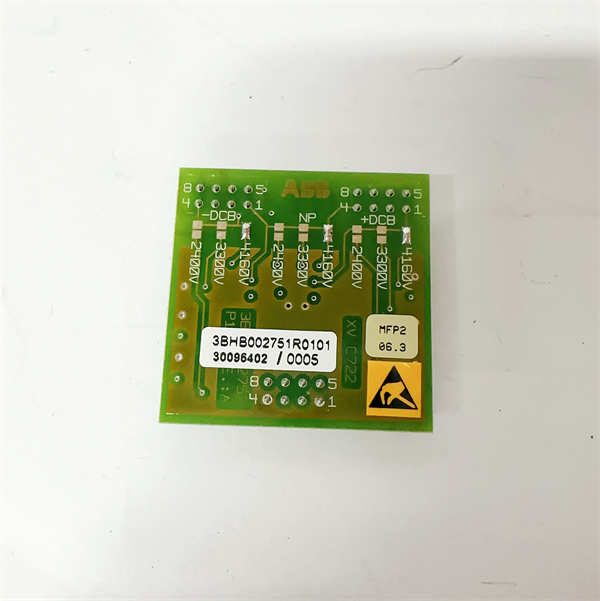

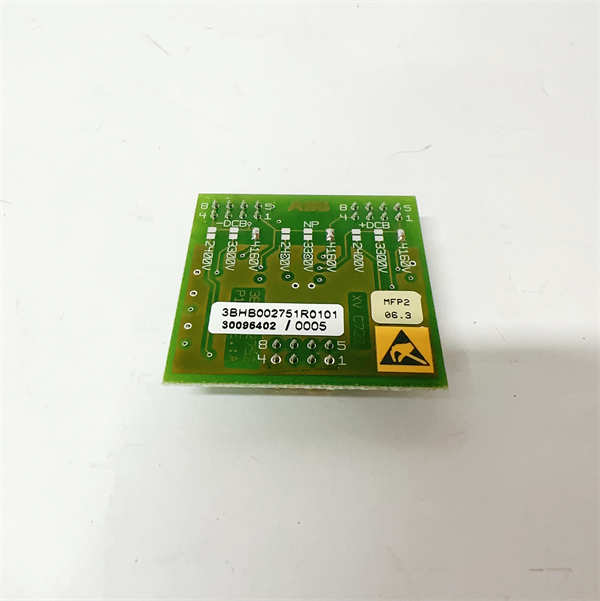

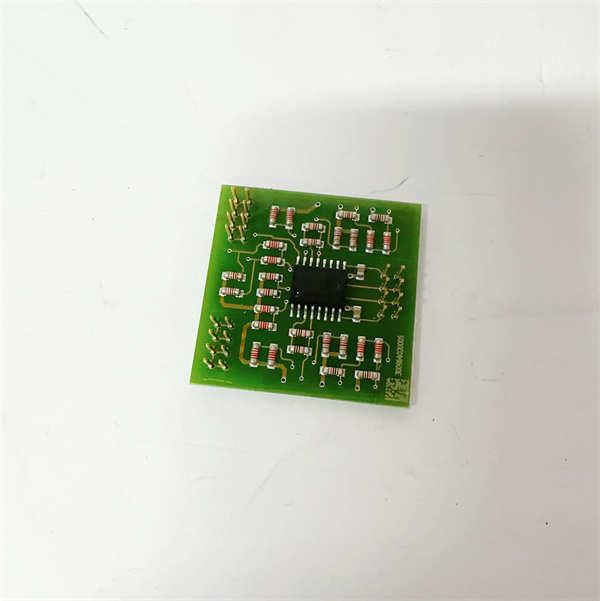

XVC722AE101 3BHB002751R0101 ABB 扩展模块

Description

XVC722AE101 3BHB002751R0101 ABB扩展模块的详细介绍：

产品说明

XVC722AE101 3BHB002751R0101是ABB公司生产的一款高性能扩展模块，主要用于工业自动化控制系统中，可实现对模拟信号的采集和处理，并与其他设备或系统进行数据交互，以满足不同的工业控制需求.

XVC722AE101 3BHB002751R0101 ABB

产品参数

分辨率：12位

输入阻抗：230-275 kΩ（电流输入包括PTC）

隔离：分组与地面隔离

低于/高于范围：0%/+15%

误差：0.1%

温度漂移：典型值50 ppm/°C，最大值80 ppm/℃

输入滤波器（上升时间0-90%）：180毫秒

更新周期时间：1毫秒

现场电缆长度：600米（656码）

输入电压（无损）：30伏直流电

核磁共振、50Hz、60Hz：>40分贝

额定绝缘电压：50V

介电测试电压：500伏交流电

功耗：1.1瓦

电流消耗+5V模块总线：70毫安

电流消耗+24V模块总线：0

电流消耗+24V外部：30毫安

产品规格

通道数量：8个通道，适用于0…20 mA、4…20 mA dc、单端单极性输入.

保护功能：输入分流电阻由PTC电阻保护至30V，模拟输入短路保护至ZP或+24 V.

通信功能：输入承受HART通讯.

连接方式：通过可拆卸连接器进行过程和电源连接.

XVC722AE101 3BHB002751R0101 ABB

系列

该扩展模块属于ABB公司的特定系列产品，与ABB的其他自动化控制产品具有良好的兼容性和协同性，可共同构建完整的工业自动化控制系统。

特征

高精度测量：12位的分辨率以及0.1%的误差，能够精确地采集和处理模拟信号，确保系统对工业过程参数的准确监测和控制.

良好的隔离性能：分组与地面隔离的设计，有效提高了系统的抗干扰能力和稳定性，保障了信号传输的可靠性，使其能在复杂的工业电磁环境中稳定工作.

多种保护机制：具备输入分流电阻保护和短路保护功能，可防止因过电压、过电流等异常情况导致模块损坏，延长了模块的使用寿命，降低了系统的维护成本.

支持HART通讯：允许模块与支持HART协议的设备进行通信，实现了更灵活的数据传输和设备管理，便于与现场智能仪表等设备进行集成.

方便的连接方式：采用可拆卸连接器进行过程和电源连接，既方便了模块的安装和拆卸，又便于现场的布线和维护工作.

作用

信号采集与转换：负责将工业现场的模拟信号，如电流、电压等，采集到控制系统中，并将其转换为数字信号，以便控制器进行处理.

数据预处理：对采集到的信号进行滤波、放大、线性化等预处理操作，提高信号的质量和准确性，为后续的控制算法提供可靠的数据支持。

扩展系统功能：作为扩展模块，可增加控制系统的输入通道数量，满足系统对更多模拟信号采集的需求，从而实现对更多设备或过程参数的监测和控制，增强了系统的整体功能和灵活性。

通信桥梁：通过支持HART通讯等功能，实现了控制系统与现场设备之间的双向数据通信，使操作人员能够远程监控设备的运行状态、设置参数等，提高了生产过程的自动化程度和管理效率。

XVC722AE101 3BHB002751R0101 ABB

用途及应用领域

过程控制：广泛应用于化工、石油、天然气、制药等行业的生产过程控制，如对温度、压力、流量、液位等参数的监测和控制，确保生产过程的稳定运行和产品质量的一致性.

能源管理：可用于能源系统的监测和管理，如对电力系统中的电流、电压、功率等参数进行采集和分析，实现对能源消耗的监测和优化，提高能源利用效率，降低能源成本.

机械制造：在机械加工、自动化生产线等领域，用于监测设备的运行状态、加工精度等参数，如刀具磨损、工件尺寸等，以便及时调整设备参数，保证产品质量和生产效率。

智能建筑：应用于建筑物的自动化系统中，如对空调系统、照明系统、给排水系统等的控制和管理，实现建筑物的智能化运行，提高舒适度和能源利用率.

交通运输：在轨道交通、电动汽车等领域，可用于监测车辆的运行状态、电池电量、电机温度等参数，保障车辆的安全运行和性能优化。
